光学製品
光学フィルタ
- 光量や色温度を調整するための光学フィルタとしてご使用いただけます。
- 各種基板に様々なコーティングを施し、基板単独で、あるいはその他の機能の光学特性を持つフィルタと組み合わせることで様々な光学特性を実現します。
アプリケーション
- デジタルカメラ
- 放送／映画用カメラ

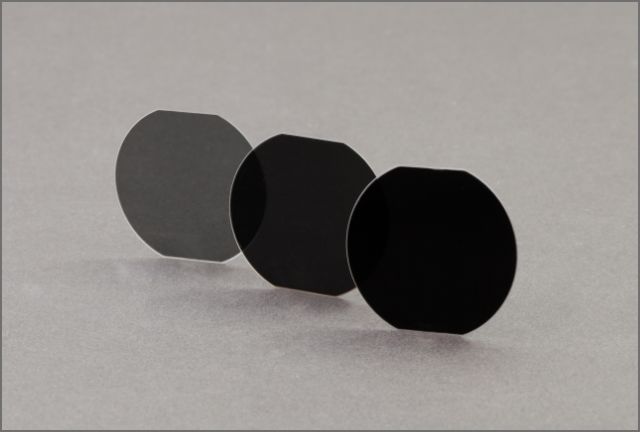

NDフィルタ
特長
- NDフィルタは各種O.D値を取り揃えております
減光率は広い波長域で一定となっております。 -
反射を考慮した低反射設計となっており、
コーティングによりゴースト等の発生を防止します。 - ガラスタイプのＮＤフィルタもご利用いただけます。
特性例
低反射ＮＤフィルタ 透過率
低反射ＮＤフィルタ 反射率
仕様例
| 外形寸法 | 最大 60mm×60mm |
|---|---|
| 外形公差 | ±0.1mm |
| 基板材料 | 白板硝子（Ｎ－ＢＫ７など） |
| 厚み寸法 | 0.5mm±0.03mm |
| コーティング | OD0.6 a面 OD0.3 低反射ＮＤｺｰﾃｨﾝｸﾞb面 OD0.3 低反射ＮＤｺｰﾃｨﾝｸﾞ |
| OD1.2 a面 OD0.6 低反射ＮＤｺｰﾃｨﾝｸﾞb面 OD0.6 低反射ＮＤｺｰﾃｨﾝｸﾞ | |
| OD2.1 a面 OD1.05 低反射ＮＤｺｰﾃｨﾝｸﾞb面 OD1.05 低反射ＮＤｺｰﾃｨﾝｸﾞ | |
| 透過率 | OD0.6 21.5%≦Ｔ≦28.0% @400～700nm |
| OD1.2 4.75%≦Ｔ≦7.75% @400～700nm | |
| OD2.1 0.58%≦Ｔ≦0.93% @400～700nm | |
| 表面反射率 | OD0.6 Ｒmax≦2.0%、Ｒavg≦1.0% @400～700nm |
| OD1.2 Ｒmax≦2.0%、Ｒavg≦1.0% @400～700nm | |
| OD2.1 Ｒmax≦2.0%、Ｒavg≦1.0% @400～700nm |
※特殊仕様については、お問い合わせください。
保証項目
光学製品の環境及び機械的特性に関しては、温度、湿度、耐衝撃性や耐熱性等を試験項目とします。
製品ごとに各試験項目と条件を設定し、製品の特性を保証いたします。但し、光学製品の形状・特性・用途や環境等により、保証項目や条件は異なります。
| 高温試験 | 85℃ 1000H |
|---|---|
| 低温試験 | -40℃ 1000H |
| 高温高湿試験 | 60℃90％RH～95%RH 1000H |
| 温度サイクル試験 | -40℃ 2H 、85℃ 2H、100℃/H 10サイクル |
| 熱衝撃試験 | -40℃/85℃ 各30分 100サイクル |
| コート密着強度 | セロハンテープ(LP-18)を商品に貼り付け、3回ほど指で擦りつけた後、素早く垂直に引き剥がす 10回 |
| 耐摩耗性 | 蒸着面をシルボン紙(DUSPER K-3)で押す、押し圧4.9N/cm2(500gf/cm2) 1往復/秒 連続、往復距離10㎜ 100往復 |
| 耐溶剤性試験 | IPA、アセトン、エタノール等の溶剤でシルボン紙(DUSPER K-3)を用い 2.94N(300gf) 1往復/秒 連続、往復距離10㎜ 100往復 |
