光学製品
光学フィルタ
  • 色温度や濃度を調整するための光学フィルタとしてご使用いただけます。
  • 各種基板に様々なコーティングを施し、基板単独で、あるいは複数枚を組み合わせることで様々な光学特性を実現します。
アプリケーション

アプリケーション

  • デジタルカメラ
  • 放送/映画用カメラ

IR-cutフィルタ

特長

  • 目的に応じ、IR-cutコートタイプ、IR吸収硝子タイプ、IR吸収硝子とIR-cutコートを組み合わせたハイブリッドタイプの3種類をご利用いただけます。
  • UV吸収硝子との組み合わせ、UVIR-cutとの組み合わせも対応いたします。
  • その他、特殊コーティングとして、コーティングの入射角依存性を改善した低入射角依存性ARコーティング、0.2mm未満の薄板基板でも反りの少ない成膜が可能な低応力ARコーティング、その他導電性膜、撥水膜機能をコーティングする事も可能です。
特長

コート型IR-cutフィルタ

コート型IR-cutフィルタ 透過率

コート型IR-cutフィルタ 透過率

コート型IR-cutフィルタ 反射率

コート型IR-cutフィルタ 反射率

吸収型IR-cutフィルタ

吸収型IR-cutフィルタ 透過率

吸収型IR-cutフィルタ 透過率

吸収型IR-cutフィルタ 反射率

吸収型IR-cutフィルタ 反射率

ハイブリッド型UVIR-cutフィルタ

ハイブリッド型UVIR-cutフィルタ 透過率

ハイブリッド型UVIR-cutフィルタ 透過率

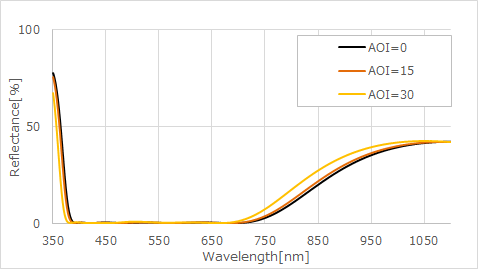

ハイブリッド型UVIR-cutフィルタ 反射率

ハイブリッド型UVIR-cutフィルタ 反射率

UV-cutフィルタ

特長

  • 目的に応じ、UV-cutコートタイプ、UV吸収硝子タイプの2種類をご利用いただけます。
  • IR吸収硝子やUVIR-cutコートなど、他の硝材、コーティングとの組み合わせにも対応いたします。
特長

吸収型UV-cutフィルタ

吸収型UV-cutフィルタ 透過率

吸収型UV-cutフィルタ 透過率

吸収型UV-cutフィルタ 反射率

吸収型UV-cutフィルタ 反射率

コート型UV-cutフィルタ

コート型UV-cutフィルタ 透過率

コート型UV-cutフィルタ 透過率

コート型UV-cutフィルタ 反射率

コート型UV-cutフィルタ 反射率

仕様例

コート型IR-cutフィルタ仕様例

外形寸法 最大 60mm×60mm
外形公差 ±0.1mm
基板材料 白板硝子(N-BK7など)
厚み寸法 0.5mm±0.03mm
コーティング a面 UVIR-cutコーティング  b面 ARコーティング
透過率 T≧90%@450~650nm
50%T@680±8nm
Tavg≦5.0%@700~1000nm
表面反射率 Rmax≦ 4.0%@450~650nm
表面品質 外観規格 点欠陥; 平均径20µm以下可、線欠陥; 幅5µm以下可
仕様例
仕様例

お問い合わせ

※特殊仕様については、お問い合わせください。

保証項目

光学製品の環境及び機械的特性に関しては、温度、湿度、耐衝撃性や耐熱性等を試験項目とします。
製品ごとに各試験項目と条件を設定し、製品の特性を保証いたします。但し、光学製品の形状・特性・用途や環境等により、保証項目や条件は異なります。

高温試験 85℃ 1000H
低温試験 -40℃ 1000H
高温高湿試験 60℃90%RH~95%RH 1000H
温度サイクル試験 -40℃ 2H 、85℃ 2H、100℃/H 10サイクル
熱衝撃試験 -40℃/85℃ 各30分 100サイクル
コート密着強度 セロハンテープ(LP-18)を商品に貼り付け、3回ほど指で擦りつけた後、素早く垂直に引き剥がす 10回
耐摩耗性 蒸着面をシルボン紙(DUSPER K-3)で押す、押し圧4.9N/cm2(500gf/cm2)
1往復/秒 連続、往復距離10㎜ 100往復
耐溶剤性試験 IPA、アセトン、エタノール等の溶剤でシルボン紙(DUSPER K-3)を用い 2.94N(300gf)
1往復/秒 連続、往復距離10㎜ 100往復
