人工水晶也有等级？
就像钻石等宝石有等级一样，人工水晶也有其品质标准和等级（Grade）。
相关标准由 IEC国际标准（IEC 60758）以及JIS日本工业标准（JIS C 6704）所规定。
NDK为了拓展水晶产品的新领域，持续推进水晶的高纯度化。
人工水晶的重要品质项目有以下三项。
红外线吸收系数 α (α3585)
红外线吸收的定量化指标称为吸收系数α值。α值越小 ，Q值越高、品质也越高。
包裹体密度
包裹体是指结晶中的内含物，数量越少，品质越高。
【每立方米的含有密度（个）】
蚀刻通道密度
沿结晶中的线状缺陷产生的管状空洞称为蚀刻通道，密度越低，品质越高。
【AT切割面的每平方厘米的发生密度】
高纯度人工水晶 【N-Grade】 系列
N-Grade是人工水晶的领跑者，是NDK坚持不懈培育的高纯度人工水晶品牌。
将影响性能的结晶中的杂质浓度、线状缺陷密度与包裹体密度降至极限水平。
有最高级的高纯度N-Grade和超越其纯度极限的N-Grade EX，以高成品率稳定供货。
N-Grade EX（最高纯度人工水晶）
"提高光学设备的耐久性"
使用的原料也使用高纯度产品，是所有品质标准中最高等级的人工水晶。
具备适用于高功率激光与辐射环境的高耐久性。
极低损耗
红外吸收系数α ，等级为【Aa】级，这是比A级还要低约40%的超低损耗。因为能量损失极低，所以光学装置具备优越的耐久性。
不容许杂质的极致高纯度
包裹体密度为 "Ⅰa"级（最高等级）。在 1 cm3 内，仅允许 1 个直径30～70μm的包裹体颗粒，这是很严格的规格。而N-Grade EX能轻松满足此要求。与一般光学用人工水晶相比，N-Grade EX的杂质浓度显著降低（见图1）。

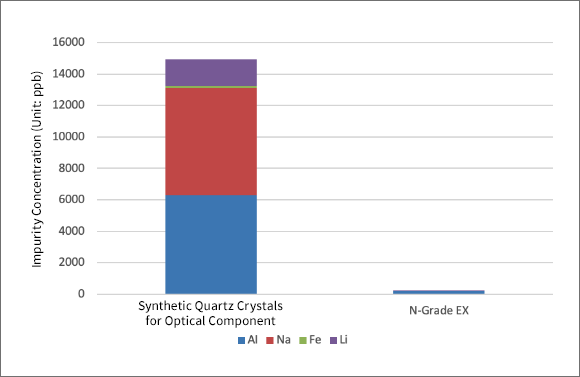

【图1：光学用人工水晶与N-Grade EX的杂质含量比较】
不容许结晶内缺陷的极致高品质
影响性能与稳定性的蚀刻通道密度等级为 "1a"级，该等级标准规定每个AT切割面上不得超过5条蚀刻通道。
【发生在AT切割面上的蚀刻通道的示例】
用途
凭借其高耐久特性，被用于半导体制造设备的曝光/步进机、高功率激光等光学装置。
N-Grade（高纯度人工水晶）
"提高水晶器件的性能"
堪称最高纯度的高纯度等级的人工水晶。
红外吸收系数α较小，能获得稳定的频率温度特性。
- ●红外吸收系数α为"A"级，与晶体谐振器用人工水晶的系数α相比，小60%，作为晶体谐振器性能指标的振荡敏锐度非常出色。
- ●包裹体密度与EX同样为最高等级的"Ⅰa"。蚀刻通道密度等级也为"1"，为高品质。
用途
EX主要被应用于光学装置，可发挥其高耐久特性。并且凭借其卓越的电气特性，作为5G基站等要求极限系统稳定性和高性能领域的定时设备被使用。
NDK人工水晶 产品系列
除了N-Grade系列外，NDK还生产最适合各种应用领域的高品质的人工水晶。
