晶体振荡器 SPXO

2725T-宽温品 (支持宽的工作温度范围) *NRND

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

AEC

用途

・笔记本电脑
・个人数字助理
・PC卡等

特征

・可对应宽温范围
・尺寸5.0×3.2mm, 高度1.0mm, 重量0.02g, 超小型, 量轻
・缠带包装方式可对应自动搭载及IR回流焊接(无铅对应)
・为无铅产品

规格 符号 单位
额定频率 fnom
2.5 ≦ F ≦ 75
MHz
尺寸大小 (L×W×H) - 5.0×3.2×1.0 mm
电源电压 Vcc
+3.3
V
消耗电流

(工作时)

ICC
Max.25
See below
mA
消耗电流

(断开时)

IST
Max. 10
μA
输出规格 -

CMOS

-
负载电容 CL Max. 15 pF
储存温度范围 Tstr -55 to +125
工作温度范围 Topr
-40 to +105 -40 to +85 -40 to +85
综合频率允许偏差 Df/fnom
Max. ±100 Max. ±100 Max. ±50
ppm
输出电压 VOL
Max. 0.1 VCC
V
输出电压 VOH
Min. 0.9 VCC
V
上升时间,下降时间 tr/tf
Max. 5
ns
波形对称 SYM 45 to 55 %
起振时间 tsu
Max.4 (2.5 ≦ F < 40MHz)
Max.10 (40 ≦ F ≦ 75MHz)
ms
规格料号 -
NSA6293F NSA6293D NSA6293E
-

Stand-by功能

#1号脚输入 #3号脚输出
高电平 (0.7 VCC to VCC) 或OPEN 振动输出ON
低电平 (0.3 VCC max) 高阻抗

消耗电流

额定频率范围(MHz) 2.5≦F<20 20≦F<40 40≦F<60 60≦F≦75
消费电流 (mA) 8 MAX 15 MAX 22 MAX 25 MAX

外形图

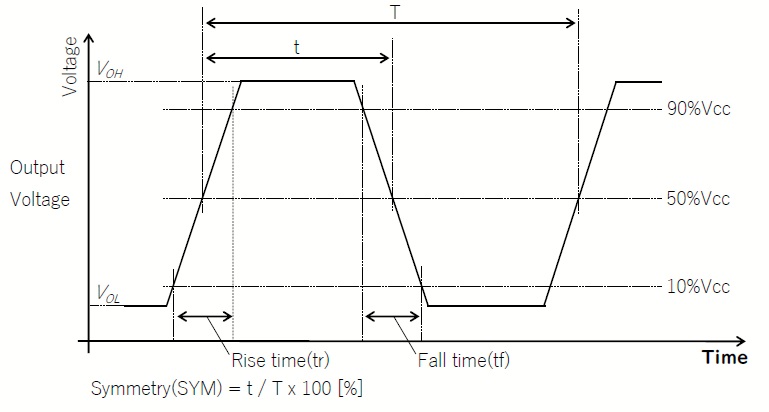

输出波形 1
