晶体振荡器 SPXO

2725Z *NRND

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

用途

・小型便携式信息设备
・DVC, DSC
・笔记本电脑
・PDA

特征

・可驱动1.8V电源电压的低电耗型
・断开时的消费电流为3µA以下
・尺寸5.0×3.2mm, 高度1.0mm, 重量0.06g, 超小型, 量轻
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品

Related Documents

Data sheet

产品的包装

安装条件

测量电路

RoHS

REACH

Halogen Free

Related Sites

Online Distributors
规格 符号 值 单位
额定频率 fnom
2.5 ≦ F ≦ 40
MHz
尺寸大小 (L×W×H) - 5.0×3.2×1.0 mm
电源电压 Vcc
+1.8
V
消耗电流

（工作时）

 ICC
Max. 2
mA
消耗电流

（断开时）

 IST
Max. 3
μA
输出规格 -

CMOS

 -
负载电容 CL Max. 5 pF
储存温度范围 Tstr -55 to +125 ℃
工作温度范围 Topr
-20 to +70 -10 to +70 -10 to +70
℃
综合频率允许偏差 Df/fnom
Max. ±100 Max. ±50 Max. ±30
ppm
输出电压 VOL
Max. 0.1Vcc
V
输出电压 VOH
Min. 0.9Vcc
V
上升时间,下降时间 tr/tf
Max. 6
ns
波形对称 SYM 40 to 60 %
起振时间 tsu
Max. 4
ms
规格料号 -
NSA6297A NSA6297B NSA6297C
-

如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。

如需标准规格以外的规格时，请咨询我们。

Stand-by功能

#1号脚输入 #3号脚输出
高电平 (0.7 VCC to VCC) 或OPEN 振动输出ON
低电平 (0.3 VCC max) 高阻抗

外形图

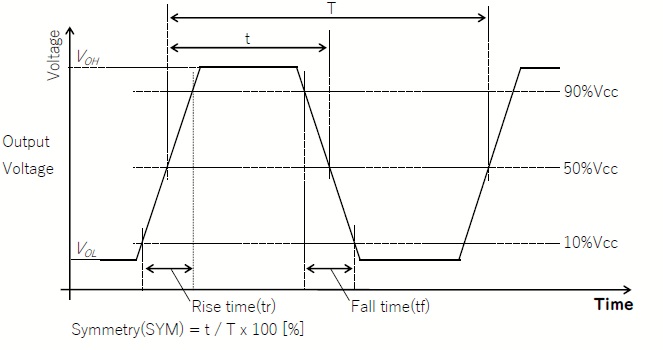

输出波形 1
