晶体振荡器 SPXO

NEWS

NP2016SGE

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

用途

・数据中心
・光模块
・DSP时钟

特征

・差动输出：SPXO
・输出：LVDS
・尺寸：2.0×1.6×0.7mm
・电源电压：+1.8V / +2.5V / +3.3V
・高频率 : 156 to 500 MHz
・高精度 : ±20ppm max (-40 to +105℃, including 10 years)
・超低相位抖动 : Typ. 36 fs (@156.25 MHz, 3.3 V), Typ. 28 fs (@312.5 MHz, 3.3 V)
・为无铅产品

Related Documents

Data sheet

产品的包装

安装条件

测量电路

Related Sites

代理店库存

网络经销商名单
规格 符号 值 单位
额定频率 fnom
156 ≤ F ≤ 500
MHz
尺寸大小 (L×W×H) - 2.0×1.6×0.7 mm
电源电压 Vcc
+1.8
+2.5
+3.3
V
消耗电流

（工作时）

 ICC
Max. 32 (156 ≤ F < 220)
Max. 46 (220 ≤ F < 400)
Max. 48 (400 ≤ F ≤ 500)
mA
消耗电流

（断开时）

 IST
Max. 60
μA
输出规格 -

LVDS

 -
负载电容 RL 100 Ω
储存温度范围 Tstr -55 to +125 ℃
工作温度范围 Topr
-40 to +105
℃
综合频率允许偏差 Δf/fnom
Max. ±20 Max. ±50
ppm
输出电压 VOD
+0.40 to +0.80
V
输出电压 ΔVOD
Max. 50
V
输出电压 VOS
+0.65 to +0.85 (VCC=1.8V)
+1.15 to +1.35(VCC=2.5V,3.3V)
V
输出电压 ΔVOS
Max. 50
V
上升时间,下降时间 tr/tf
Max. 0.35
ns
波形对称 SYM 45 to 55 %
起振时间 tsu
Max. 10
ms
相位抖动 tpj
70 (156 ≤ F < 220)
60 (220 ≤ F < 400)
60 (400 ≤ F ≤ 500)
fs
规格料号 -
NSC5491A (+1.8V)
NSC5491B (+2.5V)
NSC5491C (+3.3V)		 NSC5490A (+1.8V)
NSC5490B (+2.5V)
NSC5490C (+3.3V)
-

Stand-by功能

#1号脚输入 #4,5号脚输出
H Level (0.8 VCC to VCC) 或OPEN 振动输出ON
L Level (0.2 VCC max) 高阻抗

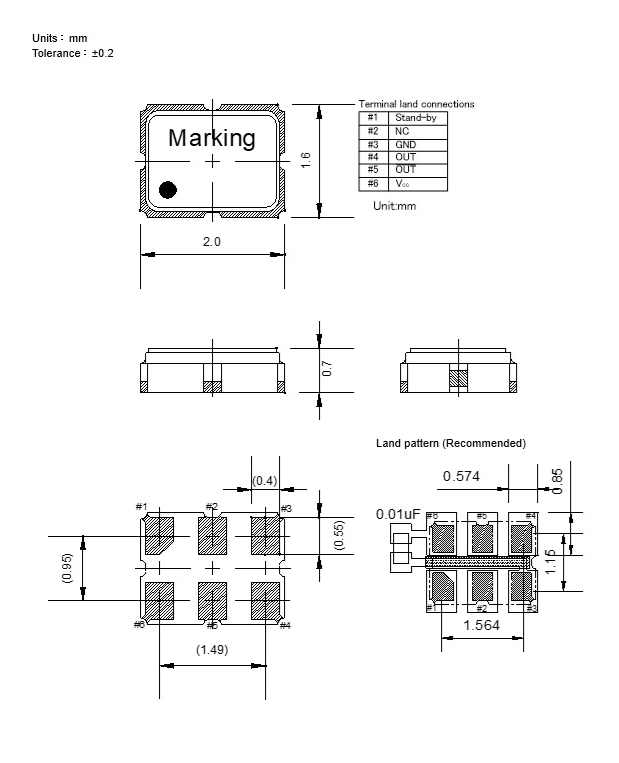

外形图

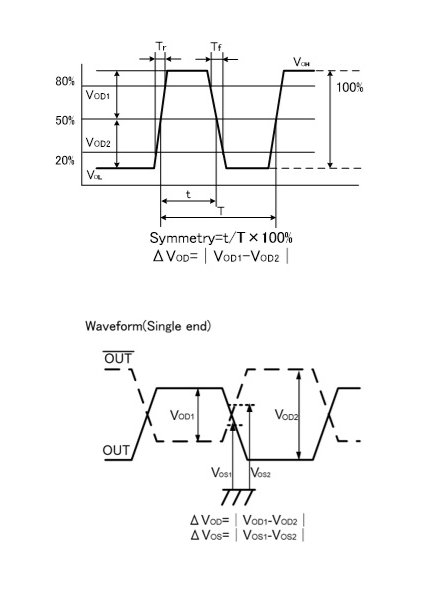

输出波形 1
