晶体振荡器 SPXO
NP3225SCD
用途
・5G 兼容设备, 基站, 光通信设备SONET/SDH 设备
・低端路由器, Ethernet, 光学收发器
・车载音响, 车载电脑
特征
・差动输出SPXO
・尺寸：3.2×2.5×0.9mm
・工作温度范围-40 to +85°C下, 综合频率允许偏差为±25×10-6
・电源电压：+3.3V
・低相位抖动 : Typ. 85fs @156.25 MHz
・输出规格：HCSL
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品
・符合AEC-Q200
| 规格 | 符号 | 值 | 单位 | |
|---|---|---|---|---|
| 额定频率 | fnom |
|
MHz | |
| 尺寸大小 (L×W×H) | - | 3.2×2.5×0.9 | mm | |
| 电源电压 | Vcc |
|
V | |
| 消耗电流
（工作时） |
ICC |
|
mA | |
| 消耗电流
（断开时） |
IST |
|
μA | |
| 输出规格 | - |
HCSL |
- | |
| 负载电容 | RL | 50 | Ω | |
| 储存温度范围 | Tstr | -55 to +125 | ℃ | |
| 工作温度范围 | Topr |
|
℃ | |
| 综合频率允许偏差 *1 | Δf/fnom |
|
ppm | |
| 输出电压 | VOL |
|
mV | |
| 输出电压 | VOH |
|
mV | |
| 上升时间,下降时间 | tr/tf |
|
ns | |
| 波形对称 | SYM | 45 to 55 | % | |
| 起振时间 | tsu |
|
ms | |
| 相位抖动 | tpj |
|
ps | |
| 规格料号 | - |
|
- |
*1. 综合频率允许偏差包含了初期偏差、频率温度特性、频率电源变动特性。
如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。
再者，登载的“规格料号”有可能会变更，请谅解。
Stand-by功能
| #1号脚输入 | #4,5号脚输出 |
|---|---|
| 高电平(0.7 VCC to VCC)或OPEN | 振动输出ON |
| 低电平 (0.3 CC max) | 高阻抗 |
外形图

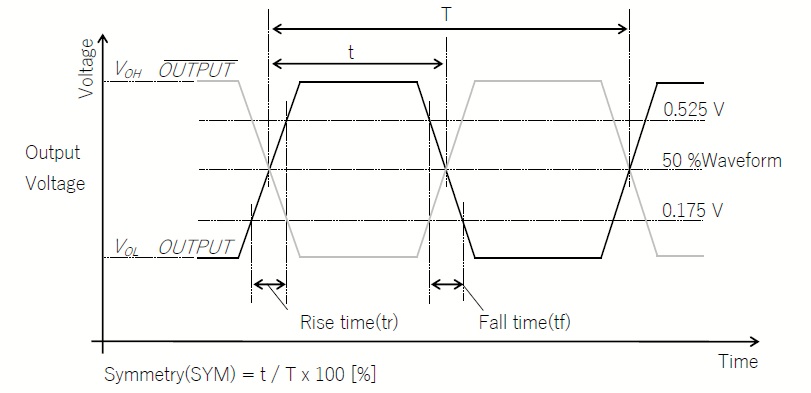

输出波形 1
