晶体振荡器 SPXO
NP5032SB *NRND
用途
・SONET
・SDH
・GbEthernet
特征
・差动输出SPXO
・小型：5.0×3.2×1.2mm
・电源电压：+2.5V或+3.3V
・输出规格：LVDS
・低相位抖动 : Typ. 130fs @148.5MHz
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品
| 规格 | 符号 | 值 | 单位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 额定频率 | fnom |
|
MHz | ||||||
| 尺寸大小 (L×W×H) | - | 5.0×3.2×1.2 | mm | ||||||
| 电源电压 | Vcc |
|
V | ||||||
| 消耗电流
（工作时） |
ICC |
|
mA | ||||||
| 消耗电流
（断开时） |
IST |
|
μA | ||||||
| 输出规格 | - |
LVDS |
- | ||||||
| 负载电容 | RL | 100 | Ω | ||||||
| 储存温度范围 | Tstr | 55 to +125 | ℃ | ||||||
| 工作温度范围 | Topr |
|
℃ | ||||||
| 综合频率允许偏差 *1 | Δf/fnom |
|
ppm | ||||||
| 输出电压 | VOD |
|
V | ||||||
| 输出电压 | △VOD |
|
mV | ||||||
| 输出电压 | VOS |
|
V | ||||||
| 输出电压 | △VOS |
|
mV | ||||||
| 上升时间,下降时间 | tr/tf |
|
ns | ||||||
| 波形对称 | SYM | 45 to 55 | % | ||||||
| 相位抖动 |
tpj |
|
ps | ||||||
| 规格料号 | - |
|
- | ||||||
*1. 综合频率允许偏差包含了初期偏差、频率温度特性、频率电源变动特性。
如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。
再者，登载的“规格料号”有可能会变更，请谅解。
Stand-by功能
| #1号脚输入 | #4,5号脚输出 |
|---|---|
| 高电平 (0.7 VCC to VCC) 或OPEN | 振动输出ON |
| 低电平 (0.3 VCC max) | 高阻抗 |

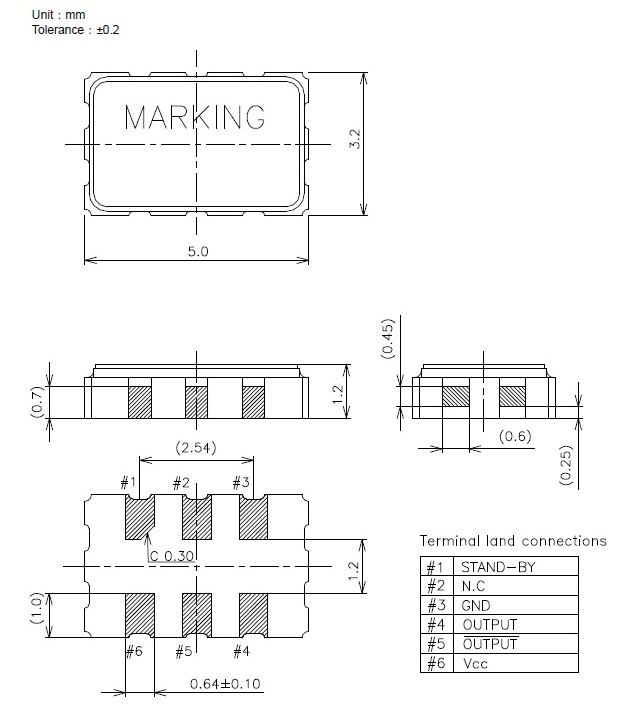

外形图

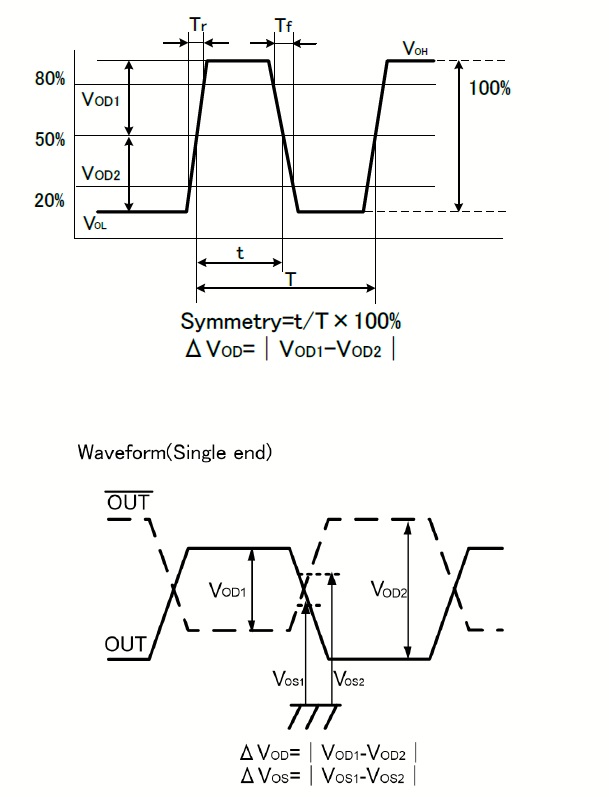

输出波形 1
