晶体振荡器 SPXO

NP5032SC *NRND

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

用途

・SONET
・SDH
・GbEthernet

特征

・差动输出SPXO
・小型：5.0×3.2×1.2mm
・电源电压：+2.5V或+3.3V
・输出规格：HCSL
・低相位抖动 : Typ. 120fs @135MHz
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品

Related Documents

Data sheet

产品的包装

安装条件

测量电路

RoHS

REACH

Halogen Free

Related Sites

代理店库存

网络经销商名单
规格 符号 值 单位
额定频率 fnom
100 ≤ F ≤ 160
MHz
尺寸大小 (L×W×H) - 5.0×3.2×1.2 mm
电源电压 Vcc
+2.5
+3.3
V
消耗电流

（工作时）

 ICC
Max. 60
mA
消耗电流

（断开时）

 IST
Max. 30
μA
输出规格 -

HCSL

 -
负载电容 RL 50 Ω
储存温度范围 Tstr -55 to +125 ℃
工作温度范围 Topr
0 to +70 0 to +85 -40 to +85 0 to +70 0 to +85 -40 to +85
℃
综合频率允许偏差 *1 Δf/fnom
Max. ±25 Max. ±50 Max. ±100 Max. ±25 Max. ±50 Max. ±100
ppm
输出电压 VOL
-0.15 to 0.15
V
输出电压 VOH
0.66 to 0.85
V
上升时间,下降时间 tr/tf
Max. 0.7
ns
波形对称 SYM 45 to 55 %
相位抖动

tpj
Max.1
ps
规格料号 -
NSC5403A NSC5403B NSC5403C NSC5404A NSC5404B NSC5404C
-

*1. 综合频率允许偏差包含了初期偏差、频率温度特性、频率电源变动特性。

如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。
再者，登载的“规格料号”有可能会变更，请谅解。

Stand-by功能

#1号脚输入 #4,5号脚输出
高电平 (0.7 VCC to VCC) 或OPEN 振动输出ON
低电平 (0.3 VCC max) 高阻抗

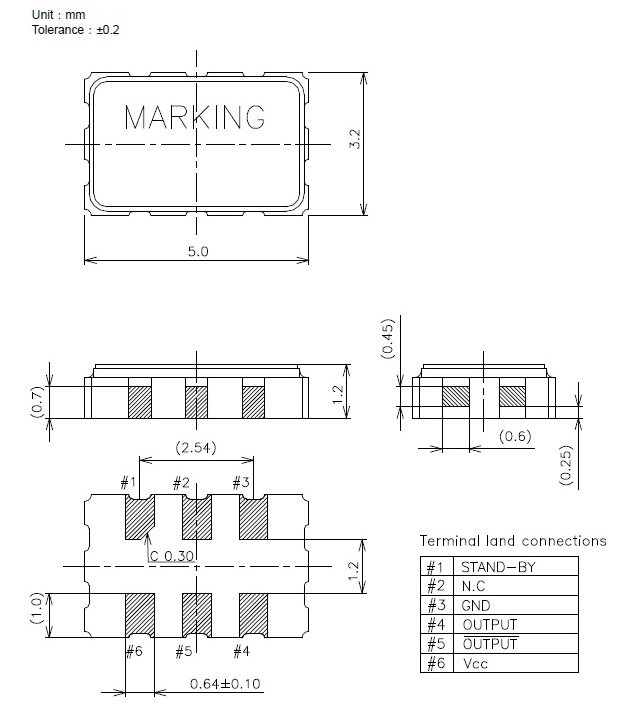

外形图

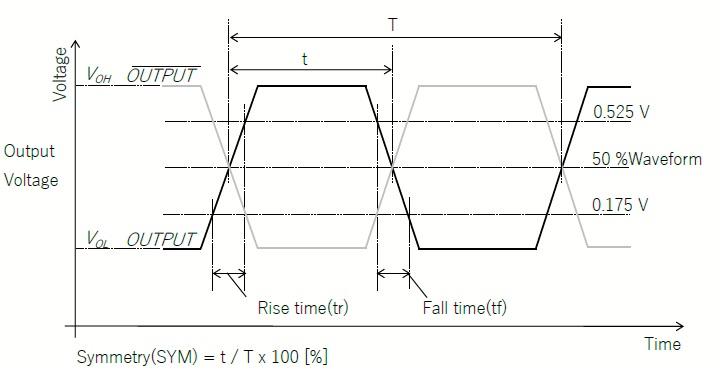

输出波形 1
