晶体振荡器 TCXO
NT2520SD
用途
・智能手机/移动电话
・无线模块
・GNSS模块等
特征
・带有Stand-by功能
・具有最适合于GNSS用途的高稳定的频率温度特性
・为对应低电源电压的产品 (可对应 DC+1.7V to +3.3V 标准规格：+1.8V)
高度：最高0.9 mm, 体积：0.004 cm3, 重量：0.014g, 超小型, 量轻
・低消耗电流
・表面贴片型产品（可对应回流焊）
・无铅产品（满足无铅焊接的回流温度曲线要求）
| 规格 | 符号 | 值 | 单位 | |
|---|---|---|---|---|
| 额定频率范围 | fnom |
|
MHz | |
| 尺寸大小 (L×W×H) | - |
|
mm | |
| 电源电压 | VCC |
|
V | |
| 输出规格 | - |
|
- | |
| 输出负载条件 | - |
|
- | |
| 消耗电流 （工作时） | ICC |
|
mA | |
| 消耗电流 （断开时） | ICC |
|
μA | |
| 储存温度范围 | Tstr | -40 to +85 | ℃ | |
| 工作温度范围 | Topr |
|
℃ | |
| 电源电压变动的频率特性 | Δf/f | Max. ±0.3 | ppm | |
| 负载变动的频率特性 | Δf/f | Max. ±0.2 | ppm | |
| 频率允许偏差 | Δf/fnom | Max. ±2.0 | ppm | |
| 频率温度特性 | Δf/f |
|
ppm | |
| 老化率 | Δf/f |
|
ppm/year | |
| 输出电压 | - | Min. 0.8 |
Vp-p |
|
| Stand-by功能 | - |
|
- | |
| 规格料号 | - |
|
- |
如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。

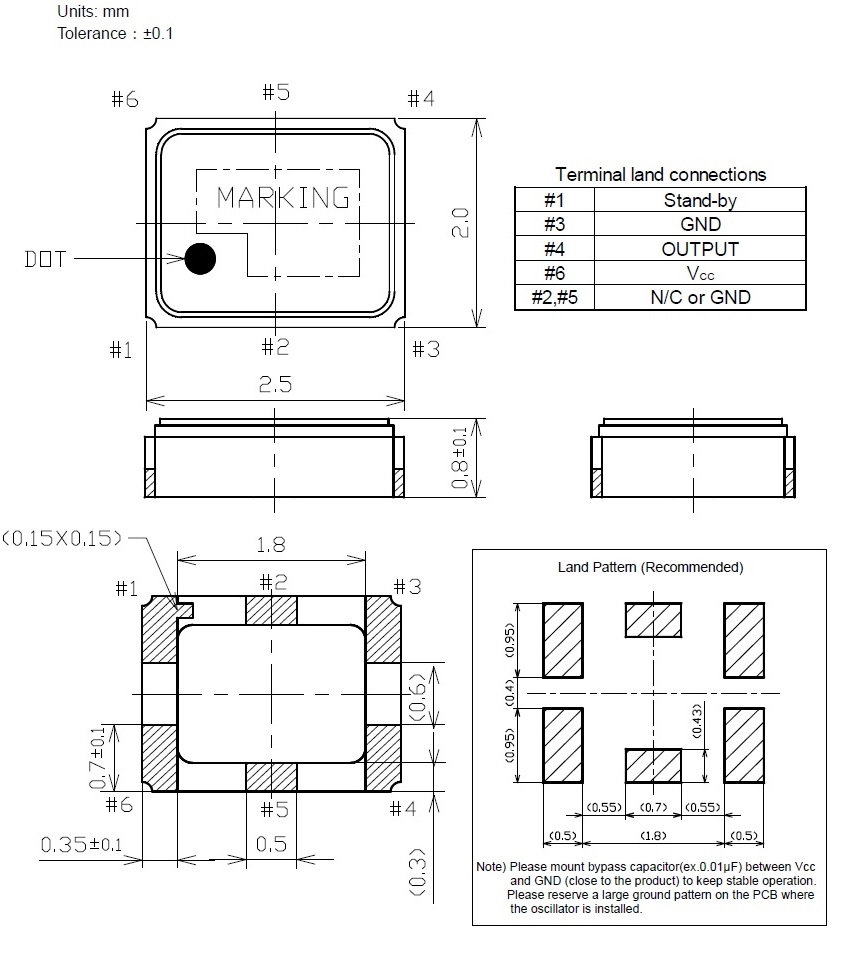

外形尺寸
