晶体振荡器 TCXO

NEWS

NT5032SQ

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

用途

・RU for Base Station
・NIC for Data Center Equipment
・STRATUM3 compatible devices

特征

・Temperature characteristics : ±50 ppb/-40 to +105 °C
・Output waveform can be selected from CMOS and Clipped Sine
・Low current consumption : Typ. 7 mA (40 MHz)
・Dimensions : 5.0×3.2 mm, Height : 1.35 mm
・Compact package
・With Enable / Disable function.
・MTIE and TDEV characteristics comply with ITU-T G.813.

Related Documents

Data sheet

产品的包装

安装条件

测量电路

RoHS

REACH

Halogen Free

Related Sites

代理店库存

网络经销商名单
规格 符号 值 单位
额定频率范围 fnom
10 ≤ F ≤ 56
MHz
尺寸大小 (L×W×H) -
5.0×3.2×1.35
mm
电源电压 VCC
+3.3
V
输出负载条件 -
CMOS : Typ. 15 pF
Clipped Sine : 10 kΩ // 10 pF
-
消耗电流 ICC
CMOS : Max.10mA（≦ 54MHz）/　12mA（≧ 54MHz）
CLipped Sine : Max.10mA（≦54MHz）/　12mA（≧ 54MHz）
mA
储存温度范围 Tstr -40 to +105 ℃
工作温度范围 Topr
-40 to +105
℃
频率允许偏差 Δf/fnom Max. ±4.35 ppm
频率温度特性 Δf/f
CMOS :
Max .±0.05 (-40 to +105℃)
Max. ±0.10 (-40 to +105℃)
 Clipped Sine :
Max .±0.05 (-40 to +105℃)
Max .±0.10 (-40 to +105℃)
ppm
输出电压 - CMOS : Max. 10 % VCC (VOL) / 90 % VCC (VOH)V
Clipped Sine : Min. 0.8 Vp-p 		-
上升时间 ,下降时间 tr/tf
CMOS : Max. 8
ns
波形对称 -
CMOS : 45 to 55
%
Enable/Disable功能 - Enable : Open or Min.80%VCC
Disable : Max.20%Vcc 		-
规格料号 -
CMOS : NSC5494A Clipped Sine : NSC5495A
-

如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。

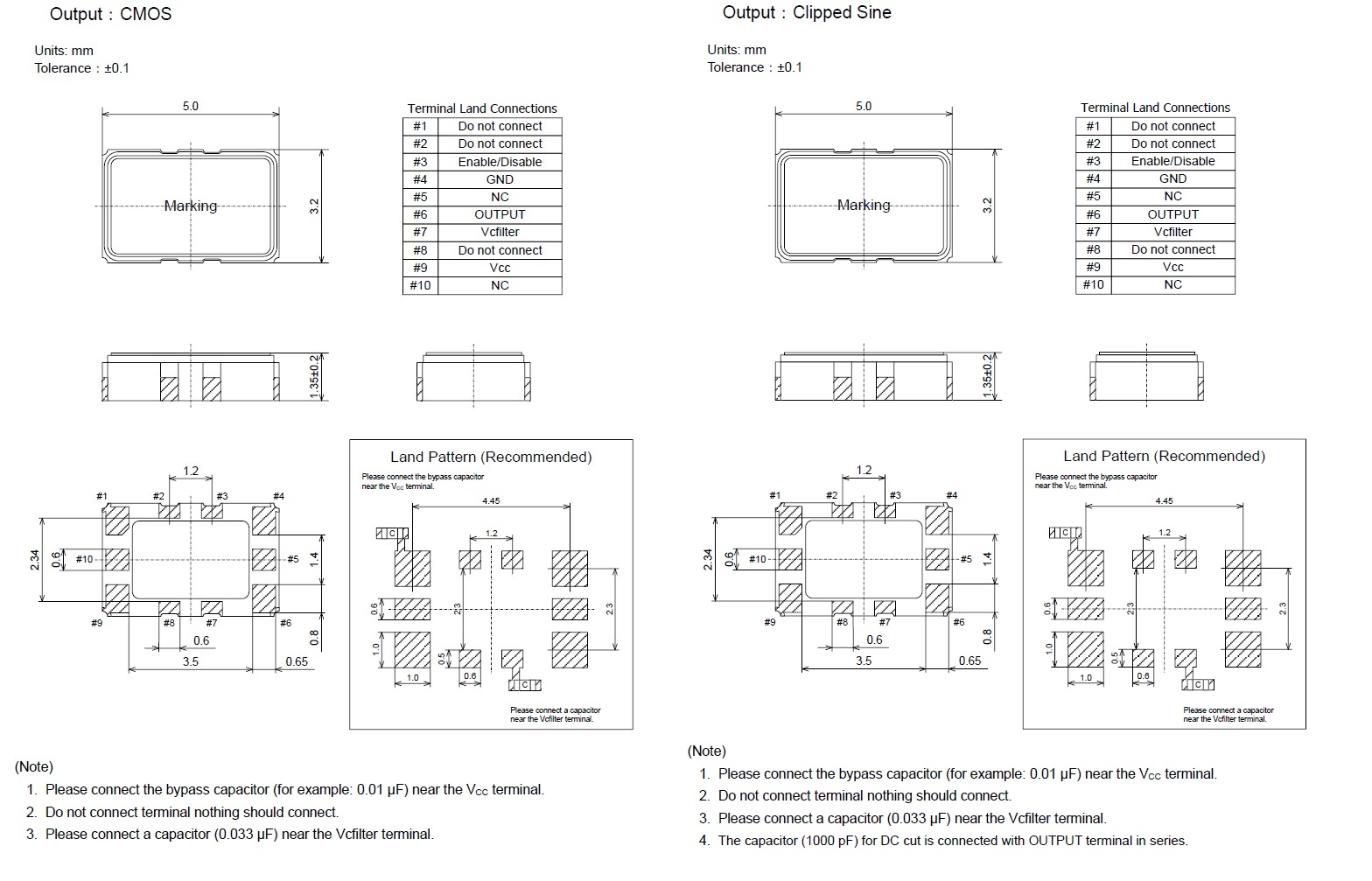

外形尺寸
