晶体振荡器 SPXO
NZ1612SH
用途
・无线耳机
特征
・可对应 -40 to +125°C的宽温范围
・尺寸1.6 × 1.2mm, 高度0.6mm, 重量0.01g, 超小型, 量轻
・额定频率 : 7.5 ≤ F ≤ 80 MHz
・低相位抖动 : Typ. 100fs (频率偏移：12kHz to 20MHz)@80MHz, 3.3V
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品
・符合AEC-Q100/Q200标准
・MSL 1（符合 JEDEC J-STD-020 標準）
| 规格 | 符号 | 值 | 单位 | ||||
|---|---|---|---|---|---|---|---|
| 额定频率 | fnom |
|
MHz | ||||
| 尺寸大小 (L×W×H) | - | 1.6×1.2×0.6 | mm | ||||
| 电源电压 | Vcc |
|
V | ||||
| 消耗电流
（工作时） |
ICC |
|
mA | ||||
| 消耗电流
（断开时） |
IST |
|
μA | ||||
| 输出规格 | - |
CMOS |
- | ||||
| 负载电容 | CL | Max. 15 | pF | ||||
| 储存温度范围 | Tstr | -55 to +125 | ℃ | ||||
| 工作温度范围 | Topr |
|
℃ | ||||
| 综合频率允许偏差 | Df/fnom |
|
ppm | ||||
| 输出电压 | VOL |
|
V | ||||
| 输出电压 | VOH |
|
V | ||||
| 上升时间,下降时间 | tr/tf |
|
ns | ||||
| 波形对称 | SYM | 45 to 55 | % | ||||
| 起振时间 | tsu |
|
ms |
Stand-by功能
| #1号脚输入 | #3号脚输出 |
|---|---|
| 高电平 (0.7 VCC to VCC) 或OPEN | 振动输出ON |
| 低电平 (0.3 VCC max) | 高阻抗 |
规格料号
综合频率 允许偏差 （ppm） |
工作温度范围
（°C） |
电源电压（V） | |||
|---|---|---|---|---|---|
| Typ. +1.8 | Typ. +2.5 | Typ. +3.0 | Typ. +3.3 | ||
| ±100 | -40 to +125 | NSC5152A | NSC5152B | NSC5152C | NSC5152D |
| ±50 | -40 to +105 | NSC5103A | NSC5103B | NSC5103C | NSC5103D |
| ±50 | -40 to +85 | NSC5101A | NSC5101B | NSC5101C | NSC5101D |
| ±25 | -20 to +70 | NSC5100A | NSC5100B | NSC5100C | NSC5100D |

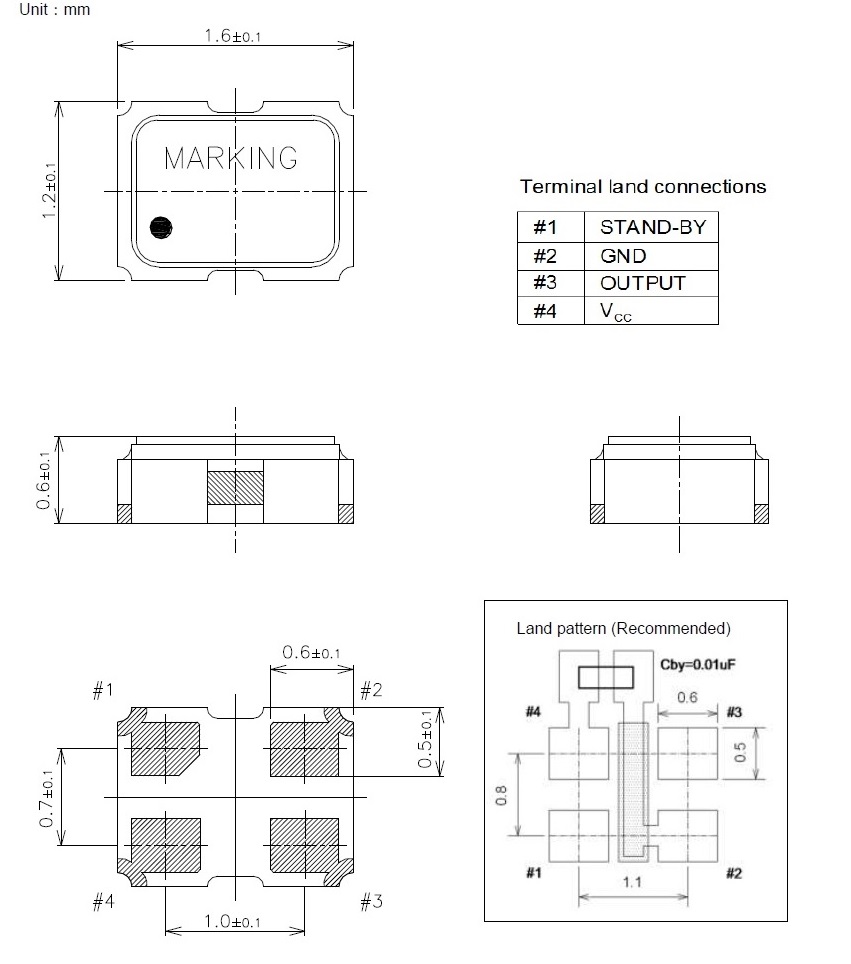

外形图

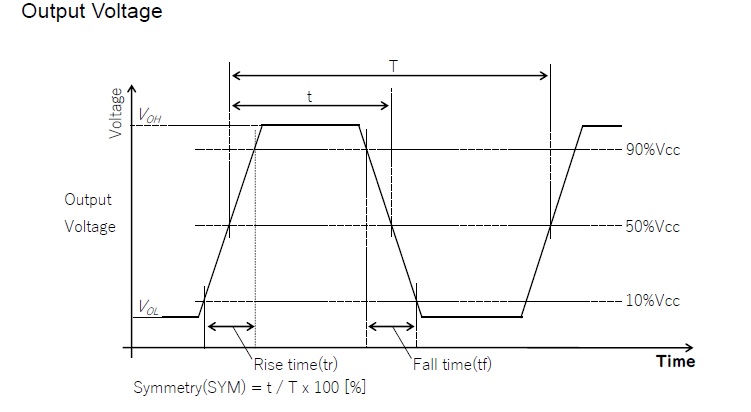

输出波形 1
