晶体振荡器 kHzXO
NZ1612SHB
用途
无线耳机
特征
・尺寸1.6 × 1.2mm、高度0.6mm、重量0.01g，超小型、量轻
・可对应 -40 to +125°C的宽温范围
・起振时间可短于音叉型晶体谐振器
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品
.jpg)
| 规格 | 符号 | 值 | 单位 | |||
|---|---|---|---|---|---|---|
| 额定频率 | fnom | 32.768 | kHz | |||
| 尺寸大小 (L×W×H) | - | 1.6×1.2×0.6 | mm | |||
| 电源电压 | VCC |
+1.8 to +3.3 |
V | |||
| 消耗电流
（工作时） |
ICC |
|
μA | |||
| 消耗电流
（断开时） |
IST |
|
μA | |||
| 输出规格 | - | CMOS | - | |||
| 负载电容 | CL | Max. 15 | pF | |||
| 储存温度范围 | Tstr |
|
℃ | |||
| 工作温度范围 | Topr |
|
℃ | |||
| 综合频率允许偏差 | Δf/fnom |
|
ppm | |||
| 输出电压 | VOL | Max. 0.1 VCC | V | |||
| 输出电压 | VOH | Min. 0.9 VCC | V | |||
| 上升时间 / 下降时间 | tr/tf | Max. 50 | ns | |||
| 波形对称 | SYM | 45 to 55 | % | |||
| 起振时间 | tsu |
Max. 30 at Vcc=1.8V Max. 20 at Vcc=2.5V to 3.3V |
ms | |||
| 老化率 | - | Max. ±5 | ppm |
如咨询・采购本网站登载的标准规格品时，请告知需要的“型名”、“频率”以及“规格料号（如下表）”。 如需除此以外的规格，请向我们咨询。
规格料号
| 综合频率
允许偏差 （ppm） |
工作温度范围 （°C） |
电源电压（V） | |||
|---|---|---|---|---|---|
| +1.8±0.18 | +2.5±0.25 | +3.0±0.3 | +3.3±0.33 | ||
| ±100 | -40 to +125 | NSC5154A | NSC5154B | NSC5154C | NSC5154D |
| ±50 | -40 to +105 | NSC5153A | NSC5153B | NSC5153C | NSC5153D |
| ±30 | -40 to +85 | NSC5102A | NSC5102B | NSC5102C | NSC5102D |
Stand-by功能
| #1号脚输入 | #3脚输出 |
|---|---|
| 高电平 (0.7 VCC to VCC) 或OPEN | 振动输出ON |
| 低电平 (0.3 VCC max) | 高阻抗 |

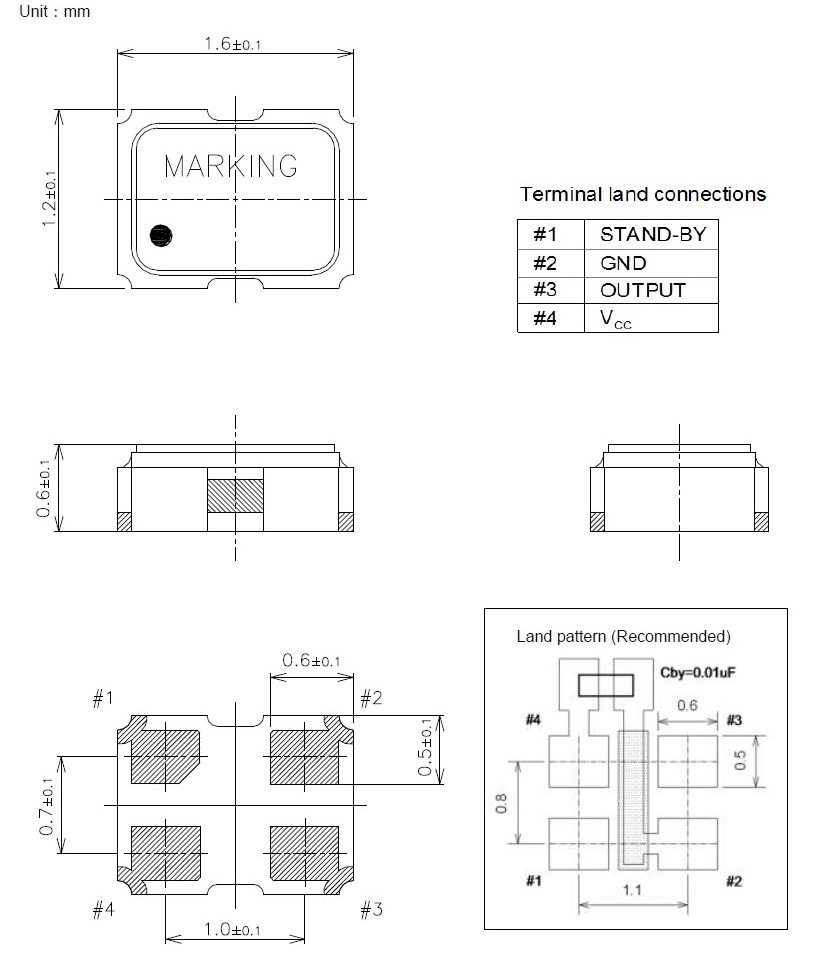

外形尺寸

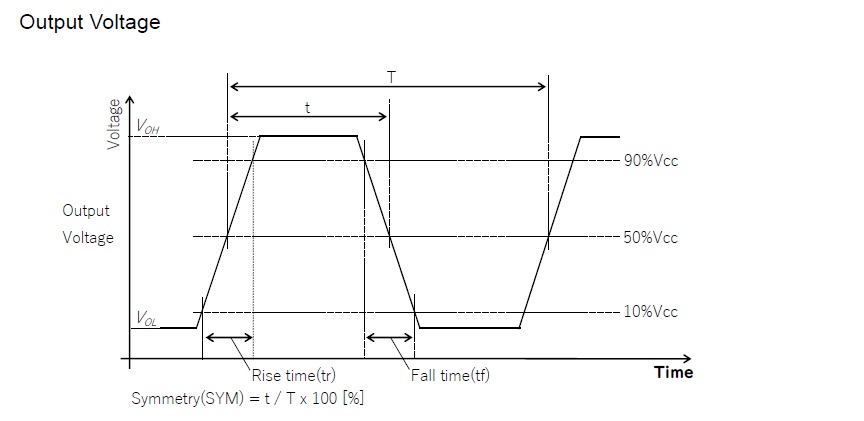

输出波形
_en.jpg)
