晶体振荡器 SPXO
NZ2016SHA
用途
・新宇宙用途
特征
・适合于安全类车载用途的高品质, 高信赖性设计
・频率可覆盖1.5 to 80MHz间的广泛范围
・可对应 -40 to +125℃的宽温范围
・尺寸2.0×1.6mm, 高度0.7mm, 重量0.01g, 超小型, 量轻
・低相位抖动 : Typ. 100 fs (频率偏移：12 kHz to 20 MHz)@80 MHz, 3.3 V
・可对应CMOS输出
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品
・符合AEC-Q100/Q200标准
| 规格 | 符号 | 值 | 单位 | ||
|---|---|---|---|---|---|
| 额定频率 | fnom |
|
MHz | ||
| 尺寸大小 (L×W×H) | - | 2.0×1.6×0.7 | mm | ||
| 电源电压 | Vcc |
|
V | ||
| 消耗电流
（工作时） |
ICC |
|
mA | ||
| 消耗电流
（断开时） |
IST |
|
μA | ||
| 输出规格 | - |
CMOS |
- | ||
| 负载电容 | CL | Max. 15 | pF | ||
| 储存温度范围 | Tstr | -55 to +125 | ℃ | ||
| 工作温度范围 | Topr |
|
℃ | ||
| 综合频率允许偏差 | Df/fnom |
|
ppm | ||
| 输出电压 | VOL |
|
V | ||
| 输出电压 | VOH |
|
V | ||
| 上升时间/下降时间 | tr/tf |
|
ns | ||
| 波形对称 | SYM | 45 to 55 | % |
Stand-by功能
| #1号脚输入 | #3号脚输出 |
|---|---|
| 高电平 (0.7 VCC to VCC) 或OPEN | 振动输出ON |
| 低电平 (0.3 VCC max) | 高阻抗 |
规格料号
| 综合频率允许偏差（ppm） | 工作温度范围（℃） | 电源电压（V） |
|---|---|---|
| Typ. +3.3 | ||
| ±100 | -40 to +125 | NSC5415D |
| ±50 | -40 to +85 | NSC5417D |

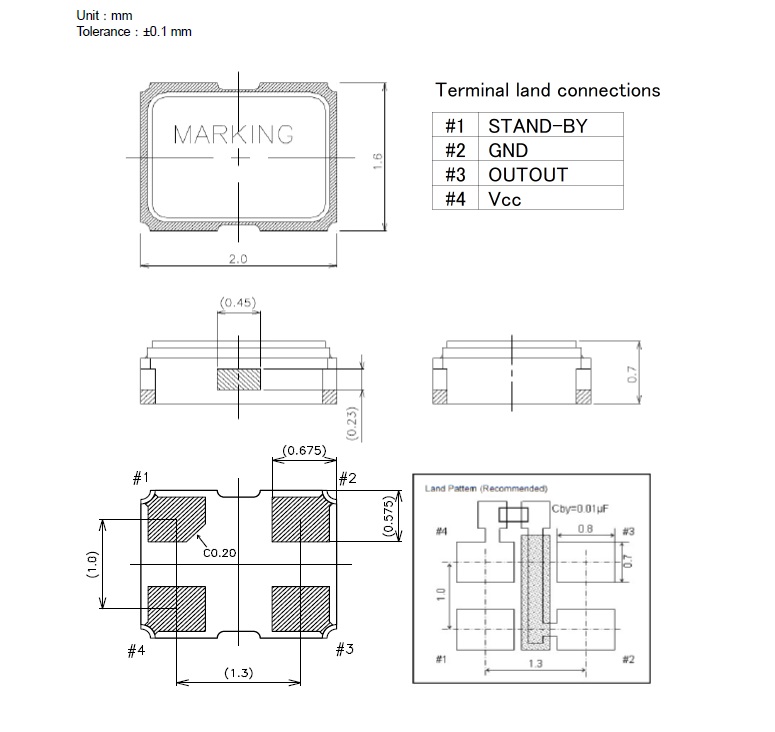

外形图
