晶体振荡器 SPXO
NZ2520SHA
用途
・新宇宙用途
特征
・适合于安全类车载用途的高品质, 高信赖性设计
・频率可覆盖1.5 to 125 MHz间的广泛范围
・可对应 -40 to +125℃的宽温范围
・尺寸2.5×2.0mm, 高度0.9 mm, 重量0.02g, 小型, 量轻
・低相位抖动 : Typ. 90 fs (频率偏移：12 kHz to 20 MHz)@125 MHz, 3.3 V
・可对应CMOS输出
・缠带包装方式可对应自动搭载及IR回流焊接（无铅对应）
・为无铅产品
・符合AEC-Q100/Q200标准
| 规格 | 符号 | 值 | 单位 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 额定频率 | fnom |
|
MHz | ||||||
| 尺寸大小 (L×W×H) | - | 2.5×2.0×0.9 | mm | ||||||
| 电源电压 | Vcc |
|
V | ||||||
| 消耗电流
（工作时） |
ICC |
|
mA | ||||||
| 消耗电流
（断开时） |
IST |
|
μA | ||||||
| 输出规格 | - |
CMOS |
- | ||||||
| 负载电容 | CL | Max. 15 | pF | ||||||
| 储存温度范围 | Tstr | -55 to +125 | ℃ | ||||||
| 工作温度范围 | Topr |
|
℃ | ||||||
| 综合频率允许偏差 | Df/fnom |
|
ppm | ||||||
| 输出电压 | VOL |
|
V | ||||||
| 输出电压 | VOH |
|
V | ||||||
| 上升时间/下降时间 VCC=+1.8V | tr/tf |
|
ns | ||||||
| 波形对称 | SYM | 45 to 55 | % | ||||||
| 起振时间 | tsu |
|
ms | ||||||
| 规格料号 | - |
|
- | ||||||
Stand-by功能
| #1号脚输入 | #3号脚输出 |
|---|---|
| 高电平 (0.7 VCC to VCC) 或OPEN | 振动输出ON |
| 高电平 (0.3 VCC max) | 高阻抗 |
消耗电流
| 消耗电流 (mA) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定频率 (MHz) | 1.5 ≤ F < 10 | 10 ≤ F < 20 | 20 ≤ F < 30 | 30 ≤ F < 40 | 40 ≤ F < 50 | 50 ≤ F < 60 | 60 ≤ F < 70 | 70 ≤ F ≤ 80 | 80 < F ≤ 85 | 85 < F ≤ 105 | 105 < F ≤ 125 |
| 3.3V | 3.5MAX | 4.5MAX | 5.0MAX | 5.5MAX | 6.0MAX | 7.0MAX | 8.0MAX | 9.0MAX | 13.5MAX | 16.0MAX | 20.MAX |
规格料号
额定频率 : 1.5 ≤ F ≤ 80 MHz
| 综合频率允许偏差（ppm） | 工作温度范围 （℃） |
电源电压（V） |
|---|---|---|
| Typ. +3.3 | ||
| ±100 | -40 to +125 | NSC5418D |
| ±50 | -40 to +85 | NSC5420D |
额定频率 : 80 < F ≤ 125 MHz
| 综合频率允许偏差（ppm） | 工作温度范围（℃） | 电源电压（V） |
|---|---|---|
| Typ. +3.3 | ||
| ±100 | -40 to +125 | NSC5421D |
| ±50 | -40 to +85 | NSC5423D |

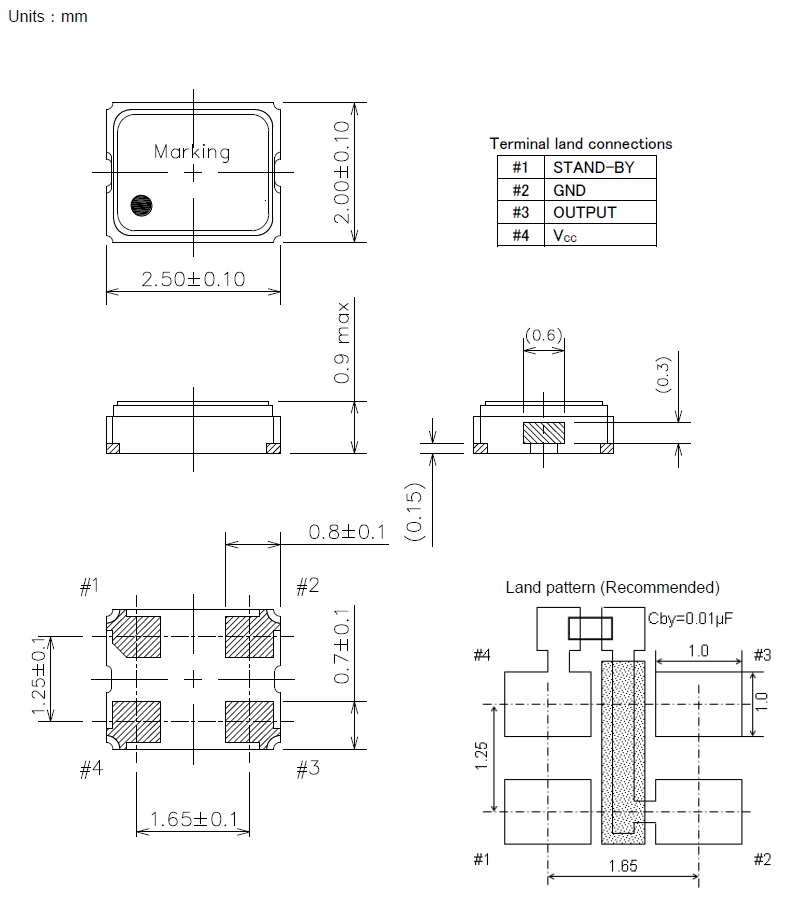

外形图
