晶体振荡器 kHzXO

NZ2016SHA

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

AEC

用途

・用于安全类车载用途（毫米波雷达、自动驾驶图像处理等）

特征

・适合于安全类车载用途的高品质、高信赖性设计
・可对应 -40 to +125℃的宽温范围
・尺寸2.0×1.6mm、高度0.7mm、重量0.01g，超小型、量轻
・起振时间可短于音叉型晶体谐振器
・符合AEC-Q200标准
・MSL 1（符合 JEDEC J-STD-020 標準）

Related Documents

Data sheet

产品的包装

安装条件

测量电路

RoHS

REACH

Halogen Free

Related Sites

代理店库存

网络经销商名单
规格 符号 值 单位
额定频率 fnom 32.768 kHz
尺寸大小 (L×W×H) - 2.0×1.6×0.7 mm
电源电压 VCC

+1.8 to +3.3

 V
消耗电流

(标准型）

 ICC
Max.32 (Typ. 18)
μA
消耗电流

(起振时间短缩型)

 ICC
Max.72 (Typ. 41)
μA
消耗电流 (at stand-by) IST
Max. 5
μA
输出规格 - CMOS -
负载电容 CL Max. 15 pF
储存温度范围 Tstr
-55 to +125
℃
工作温度范围 Topr
-40 to +125 -40 to +105 -40 to +85
℃
综合频率允许偏差 Δf/fnom
Max. ±100 Max. ±50 Max. ±30
ppm
输出电压 VOL Max. 0.1 VCC V
输出电压 VOH Min. 0.9 VCC V
上升时间 / 下降时间 tr/tf Max. 50 ns
波形对称 SYM 45 to 55 %
起振时间 (标准型） tsu Max. 30 at Vcc=1.8V
Max. 20 at Vcc=2.5V to 3.3V 		ms
起振时间 (起振时间短缩型) tsu Max. 4 at Vcc=1.8V to 3.3V ms
老化率 - Max. ±5 ppm

如咨询・采购本网站登载的标准规格品时，请告知需要的“型名”、“频率”以及“规格料号（如下表）”。 如需除此以外的规格，请向我们咨询。

规格料号

标准型

综合频率
允许偏差
（ppm）
 工作温度范围
（°C）
 电源电压（V）
+1.8±0.18 +2.5±0.25 +3.0±0.3 +3.3±0.33
±100 -40 to +125 NSC5297A NSC5297B NSC5297C NSC5297D
±50 -40 to +105 NSC5298A NSC5298B NSC5298C NSC5298D
±30 -40 to +85 NSC5299A NSC5299B NSC5299C NSC5299D

起振时间短缩型

综合频率
允许偏差
（ppm）
 工作温度范围
（°C）
 电源电压（V）
+1.8±0.18 +2.5±0.25 +3.0±0.3 +3.3±0.33
±100 -40 to +125 NSC5385A NSC5385B NSC5385C NSC5385D
±50 -40 to +105 NSC5386A NSC5386B NSC5386C NSC5386D
±30 -40 to +85 NSC5387A NSC5387B NSC5387C NSC5387D

Stand-by功能

#1号脚输入 #3脚输出
高电平 (0.7 VCC to VCC) 或OPEN 振动输出ON
低电平 (0.3 VCC max) 高阻抗

外形尺寸

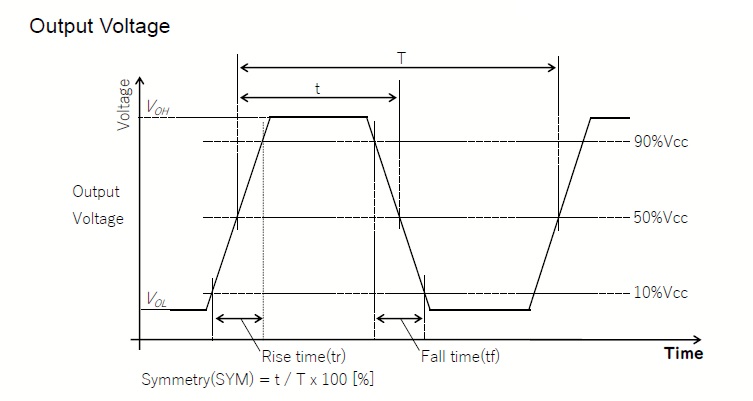

输出波形
