晶体谐振器 (MHz 频率范围)

NX2016SA-标准

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

用途

・移动通信
・短距离无线通信
・消费类电子

特征

小型・薄型晶体谐振器。

・超小型、薄型 (2.0×1.6×0.45mm) 。
・具有优良的耐环境特性，如耐热性、耐冲击性。
・在办公自动化、家电相关电器领域及Bluetooth、Wireless LAN等短距离无线通信领域可发挥优良的电气特性。
・满足无铅焊接的回流温度曲线要求。

Related Documents

Data sheet

产品的包装

安装条件

RoHS

REACH

Halogen Free

Related Sites

Online Distributors
规格 符号 值 单位
额定频率范围 fnom
16 ≤ F ≤ 60 60 < F ≤ 80
MHz
尺寸大小 (L×W×H) - 2.0×1.6×0.45 mm
泛波次数 -
基波
-
频率偏差 (25±3°C) (@ +25℃) -
±10
ppm
频率温度特性 (以25℃为基准) (refer to +25°C) -
±25 ±15 ±25 ±15
ppm
等效串联电阻 -
Max. 200(16 ≤ F < 18MHz)
Max. 150 (18 ≤ F < 20MHz)
Max. 100 (20 ≤ F < 24MHz)
Max. 80 (24 ≤ F < 26MHz)
Max. 60 (26 ≤ F < 40MHz)
Max. 50 (40 ≤ F ≤ 60MHz)
Max. 50 (60 < F ≤ 80MHz)
Ω
负载电容 CL
8
pF
驱动功率 -
10 (Max. 100)
μW
工作温度范围 Topr
-40 to +85 -10 to +75 -40 to +85 -10 to +75
℃
储存温度范围 Tstr
-40 to +85
℃
绝缘阻抗 - Min. 500 MΩ
气密性 - Max. 1.1ppb Pa m3/s
规格料号 -
STD-CZG-7 STD-CZG-6 STD-CZS-7 STD-CZS-6
-

如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。

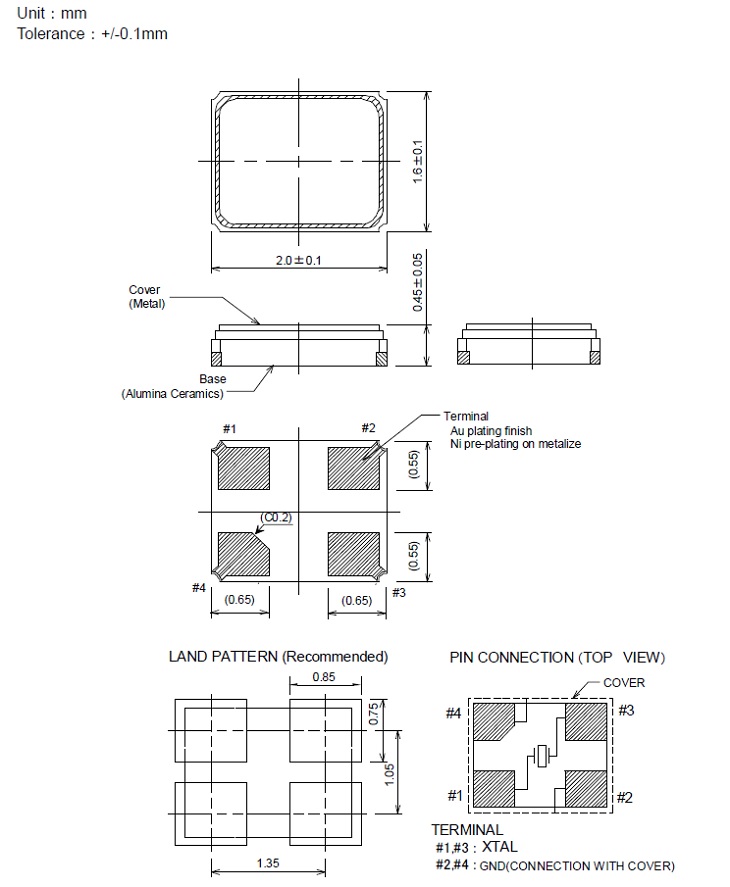

外形尺寸
