晶体谐振器 (MHz 频率范围)

NEWS

NX3225GA-标准（汽车电子）

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

AEC

用途

・汽车电子

特征

适用于汽车电子领域的表面贴片型小型晶体谐振器。

・小型、薄型 (3.2×2.5×0.75mm)
・在极端严酷的环境条件下也能发挥稳定的起振性。
・具有耐热、耐振、耐撞击等优良的耐环境特性。
・满足无铅焊接的回流温度曲线要求。
・符合AEC-Q200标准。
・窄频率公差，支持低等效串联电阻（低ESR）

Related Documents

Data sheet

产品的包装

安装条件

RoHS

REACH

Halogen Free

Related Sites

代理店库存

网络经销商名单
规格 符号 值 单位
额定频率范围
9.8≤ F ≤ 62.4
MHz
尺寸大小 (L×W×H) - 3.2×2.5×0.75 mm
泛波次数 -
基波
-
频率偏差 (25±3°C) (@ +25℃) -
±15
ppm
频率温度特性 (以25℃为基准) (refer to +25°C) -
±25 ±20 ±50
ppm
等效串联电阻 -
Max. 200
 (9.8 ≤ F < 12MHz)
Max. 120
 (12 ≤ F < 12.288MHz)
Max. 80
 (12.288 ≤ F ≤ 26MHz)
 Max. 80
 (27 ≤ F < 29MHz)
Max. 50
 (29 ≤ F < 62.4MHz)
 Max. 200
 (9.8 ≤ F < 12MHz)
Max. 120
(12 ≤ F < 12.288MHz)
Max. 80
 (12.288 ≤ F ≤ 29MHz)
Max. 50
 (29 ≤ F < 62.4MHz)
Ω
负载电容 CL
8
pF
驱动功率 -
10 (Max. 200)
μW
工作温度范围 Topr
-40 to +85 -40 to +85 -40 to +125
℃
储存温度范围 Tstr
-40 to +150 -40 to +150 -40 to +150
℃
绝缘阻抗 - Min. 500 MΩ
气密性 - Max. 3.0ppb Pa m3/s
规格料号 -
STD-CRA-8 STD-CRA-9 STD-CRA-10
-

如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。

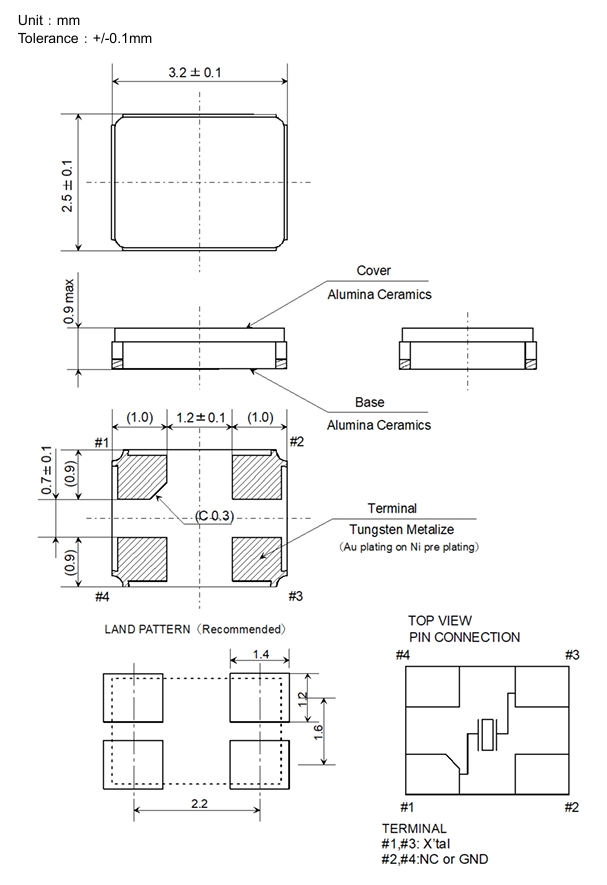

外形尺寸
