晶体谐振器 (MHz 频率范围)

NX5032GA-标准 *NRND

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

用途

・消费类电子

特征

最适用于汽车配件和录像、音响器件的基准时钟源。

・小型、薄型 （5.0×3.2×1.3mm typ.）。
・可对应8MHz以上的频率。
・具有优良的耐环境特性，如耐热性、耐振性
・满足无铅焊接的回流温度曲线要求

Related Documents

Data sheet

产品的包装

安装条件

RoHS

REACH

Halogen Free

Related Sites

Online Distributors
规格 符号 值 单位
额定频率范围
8 ≤ F < 10.5 10.5 ≤ F ≤ 50 8 ≤ F < 10.5 10.5 ≤ F < 50 50 ≤ F ≤ 55
MHz
尺寸大小 (L×W×H) - 5.0×3.2×1.3 mm
泛波次数 -
基波
-
频率偏差 (25±3°C) (@ +25℃) -
±30 ±20
ppm
频率温度特性 (以25℃为基准) (refer to +25°C) -
±50 ±30
ppm
等效串联电阻 -
Max. 300 (8 ≤ F < 9.5MHz)
Max. 150 (9.5 ≤ F < 10MHz)
Max. 120 (10 ≤ F < 20MHz)
Max. 70 (20 ≤ F < 30MHz)
Max. 50 (30 ≤ F ≤ 50MHz)
 Max. 300 (8 ≤ F < 9.5MHz)
Max. 100 (9.5 ≤ F < 15MHz)
Max. 50 (15 ≤ F ≤ 55MHz)
Ω
负载电容 CL
8
pF
驱动功率 -
50 (Max. 500)
μW
工作温度范围 Topr
-40 to +85 -10 to +70
℃
储存温度范围 Tstr
-40 to +125 -40 to +85
℃
绝缘阻抗 - Min. 500 MΩ
气密性 - Max. 3.0ppb Pa m3/s
规格料号 -
STD-CSK-7 STD-CSK-8 STD-CSK-3 STD-CSK-4 STD-CKW-3
-

如咨询・采购本网站登载的标准规格品时，请告知“型名”、“频率”和“规格料号”。
如需标准规格以外的规格时，请咨询我们。

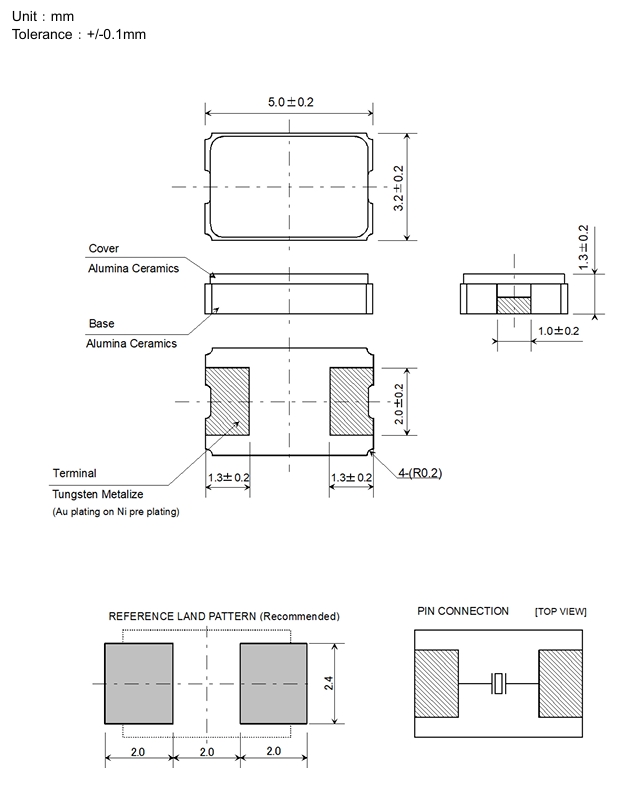

外形尺寸
