イントロダクション
スマートフォンやスマートウォッチ、自動車、パソコン、AIサーバーなど、 現代のさまざまな電子機器に使われている「水晶デバイス」。
水晶デバイスの代表的な役割は、電子機器を正確かつ安定して動作させるための 基準となる周波数（クロック信号）を生み出すことです。 もし、この基準となる周波数が不安定になると、通信エラーや時刻のずれ、 電子回路の動作不良などにつながる可能性があります。
さらに、正確な周波数を作るだけでなく、電子回路のタイミングを合わせる、 正確な時間を刻む、必要な周波数を選択するといったさまざまな役割があります。 また、水晶の性質を利用して、目に見えないほど微量な質量の変化を検出することもできます。
水晶デバイスは、普段は目にすることの少ないとても小さな電子部品ですが、 私たちの身近な製品から最先端の通信・産業分野まで、幅広い場所で活躍しています。
本記事では、水晶デバイスがどのような役割を担っているのか、 代表的な5つの役割を身近なたとえや具体例を交えながらわかりやすく解説します。
水晶デバイスの5つの役割

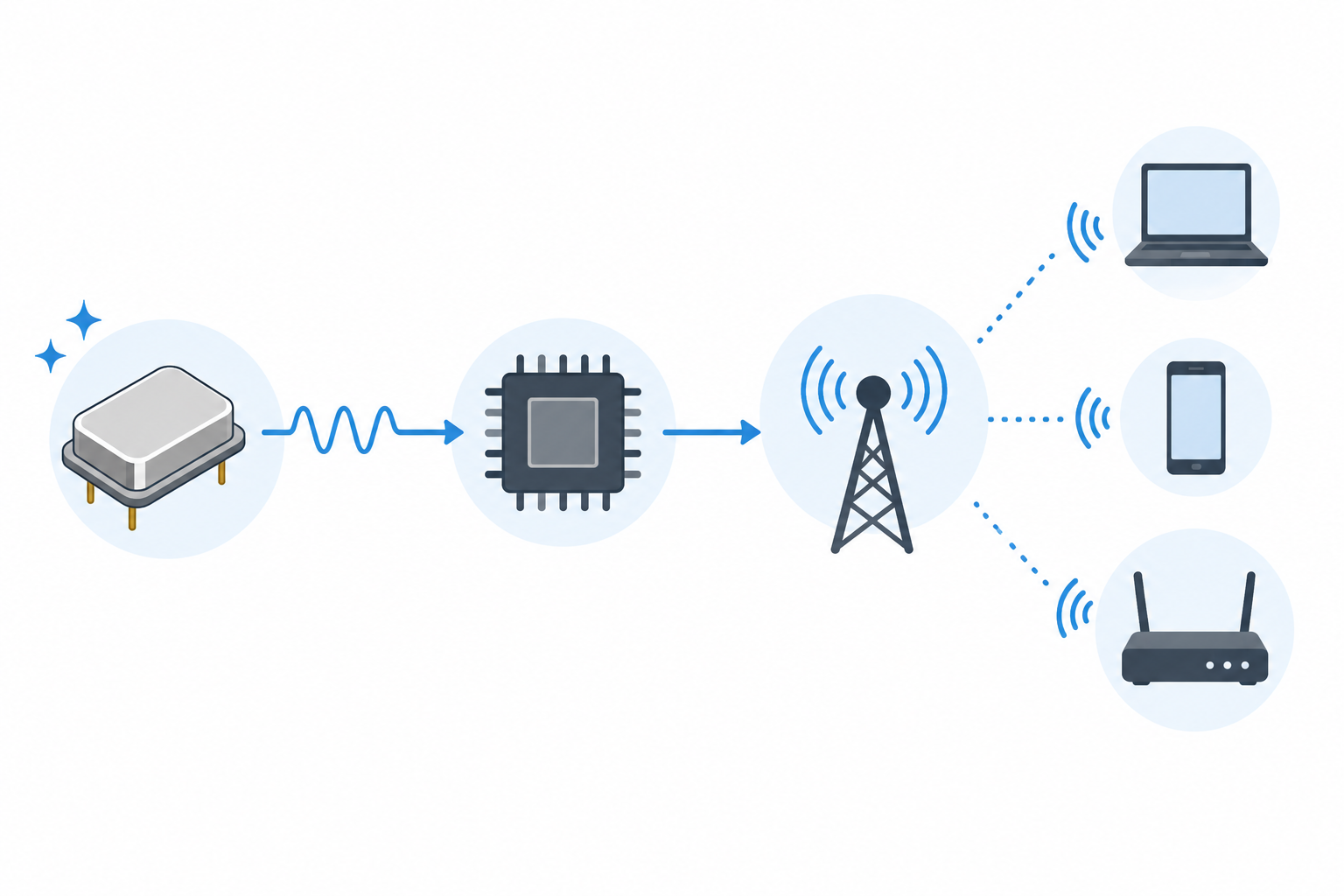

① 電子機器の基準となる正確な周波数を作る
水晶デバイスの代表的な役割の一つが、電子機器を動かすための基準となる、 正確で安定した周波数を作ることです。
例えば、Wi-FiやBluetoothなどの無線通信では、決められた周波数を正確に使用する必要があります。 周波数がずれてしまうと、通信が不安定になったり、 正しくデータを送受信できなくなったりする可能性があります。
そこで利用されるのが、一定の周波数で規則正しく振動する水晶の性質です。
水晶デバイスによって高精度で安定した周波数を作り、 その周波数を基に生成された信号を利用することで、 安定した通信や電子機器の動作を支えています。

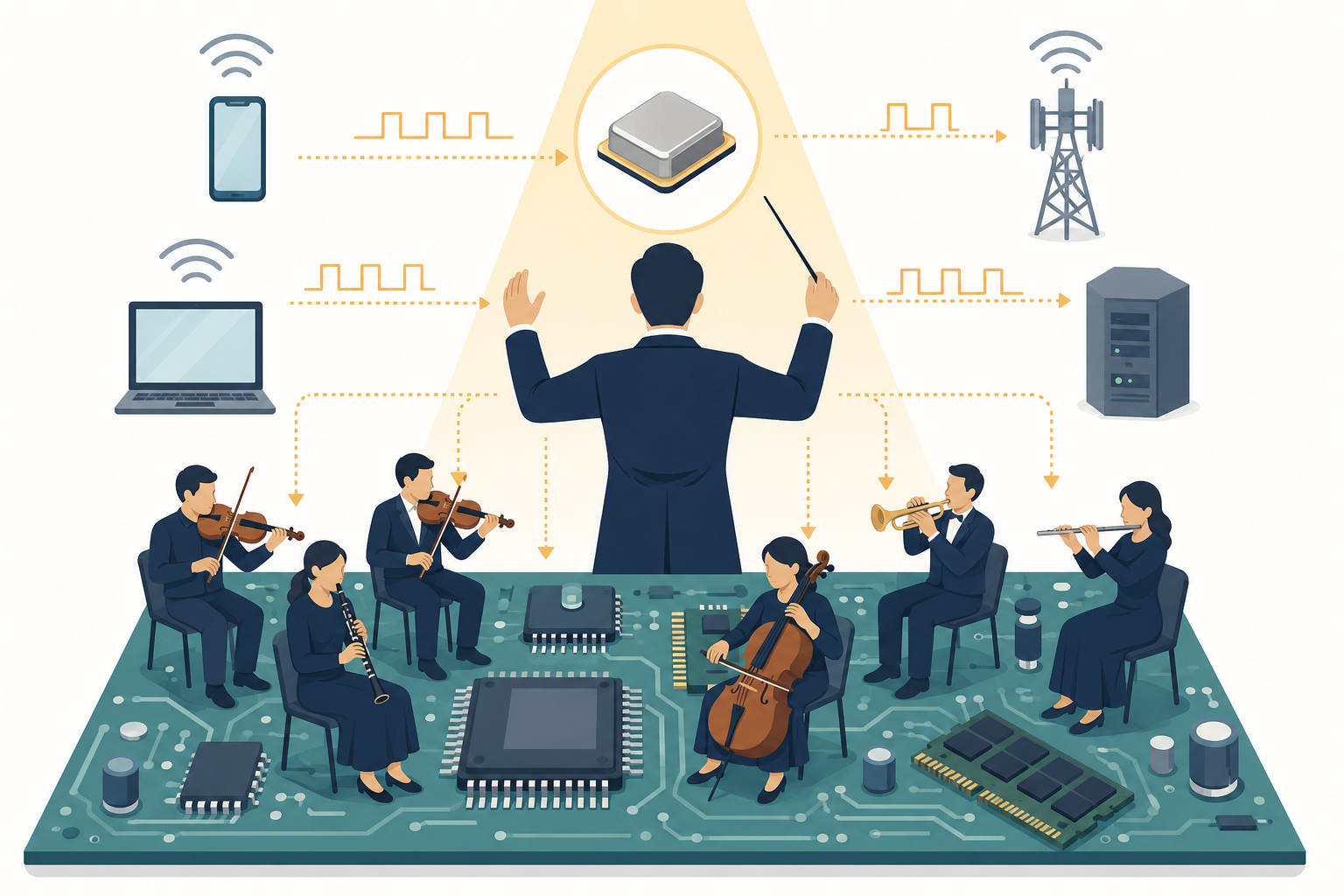

② 電子部品の動作タイミングを合わせる
電子機器の内部では、CPUやメモリ、通信回路など、 多くの電子部品が高速で連携しながら動作しています。
それぞれの部品がバラバラのタイミングで動いてしまうと、 データを正しく受け渡すことができず、 処理ミスや通信エラーにつながる可能性があります。
そこで、水晶デバイスから得られる一定周期の信号（クロック信号）を基準にして、 電子回路が「いつ動くのか」というタイミングを合わせています。
電子機器をオーケストラに例えると、 水晶デバイスから得られるクロック信号は、 演奏のテンポを示す「指揮者」のような存在です。
指揮者のテンポに合わせて演奏者が動くことで一つの音楽になるように、 電子機器も共通のタイミングに合わせて各回路が動くことで、 正確に処理を行うことができます。

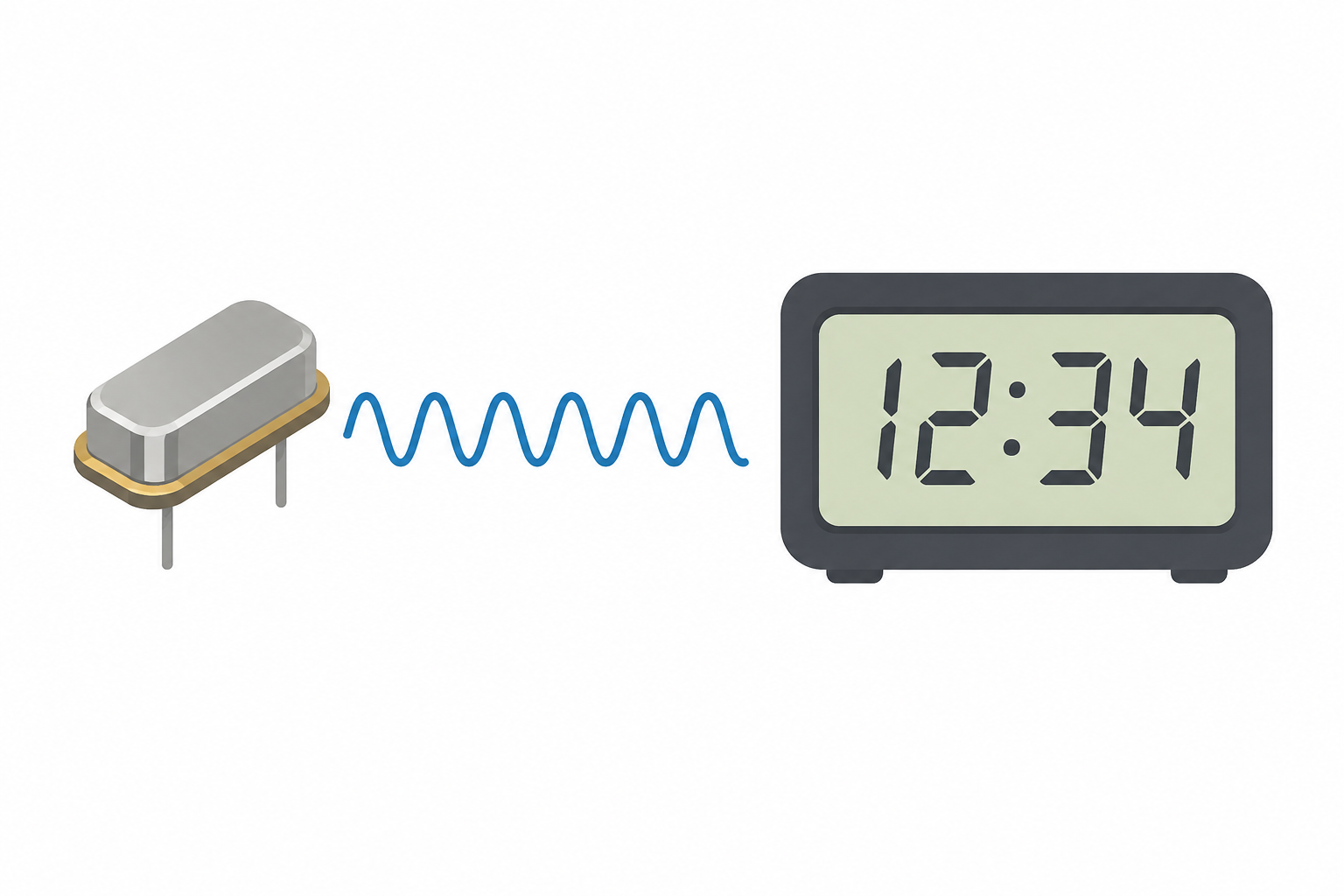

③ 時計として正確な時間を刻む
水晶デバイスは、正確な時間を作るためにも利用されています。
時計によく使用される音叉型水晶振動子は、 一般的に32.768 kHz、つまり1秒間に32,768回という一定の周期で振動します。
電子回路でこの振動を数え、周波数を半分にする分周を15回行うことで、 1秒の基準信号を作ることができます。
水晶は安定した周期で振動できるため、 この性質を利用することで正確な時刻を刻むことができます。
この仕組みは腕時計だけでなく、スマートフォンやパソコン、自動車、 家電製品など、さまざまな電子機器の時刻管理にも利用されています。

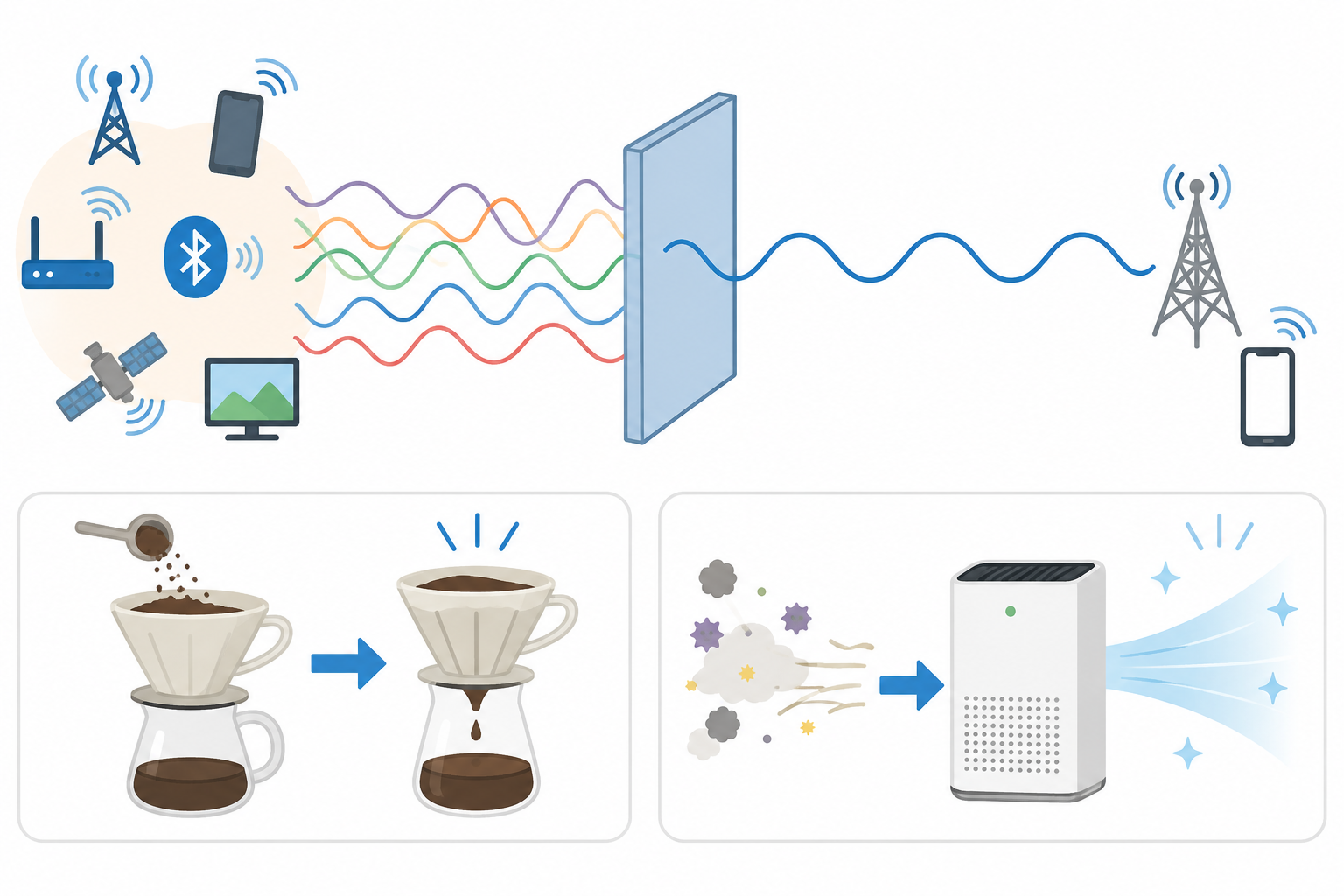

④ 必要な周波数だけを選択するフィルタとして機能する
私たちの周囲には、携帯電話、Wi-Fi、Bluetooth、GPS、テレビ放送など、 さまざまな周波数の電波が飛び交っています。
このような環境で必要な信号を正しく受信するためには、 必要な周波数を選び、不要な信号を取り除くことが重要です。
水晶デバイスの中には、特定の周波数を選択する 「水晶フィルタ」として利用されるものがあります。
その働きは、コーヒーのドリッパーや空気清浄機のフィルタに少し似ています。
コーヒードリッパーが必要な液体を通してコーヒー粉を残したり、 空気清浄機が空気中の不要な粒子を取り除いたりするように、 水晶フィルタも必要な周波数の信号を選択し、 不要な信号を抑える役割を担っています。
こうした働きによって、安定した通信を支えています。

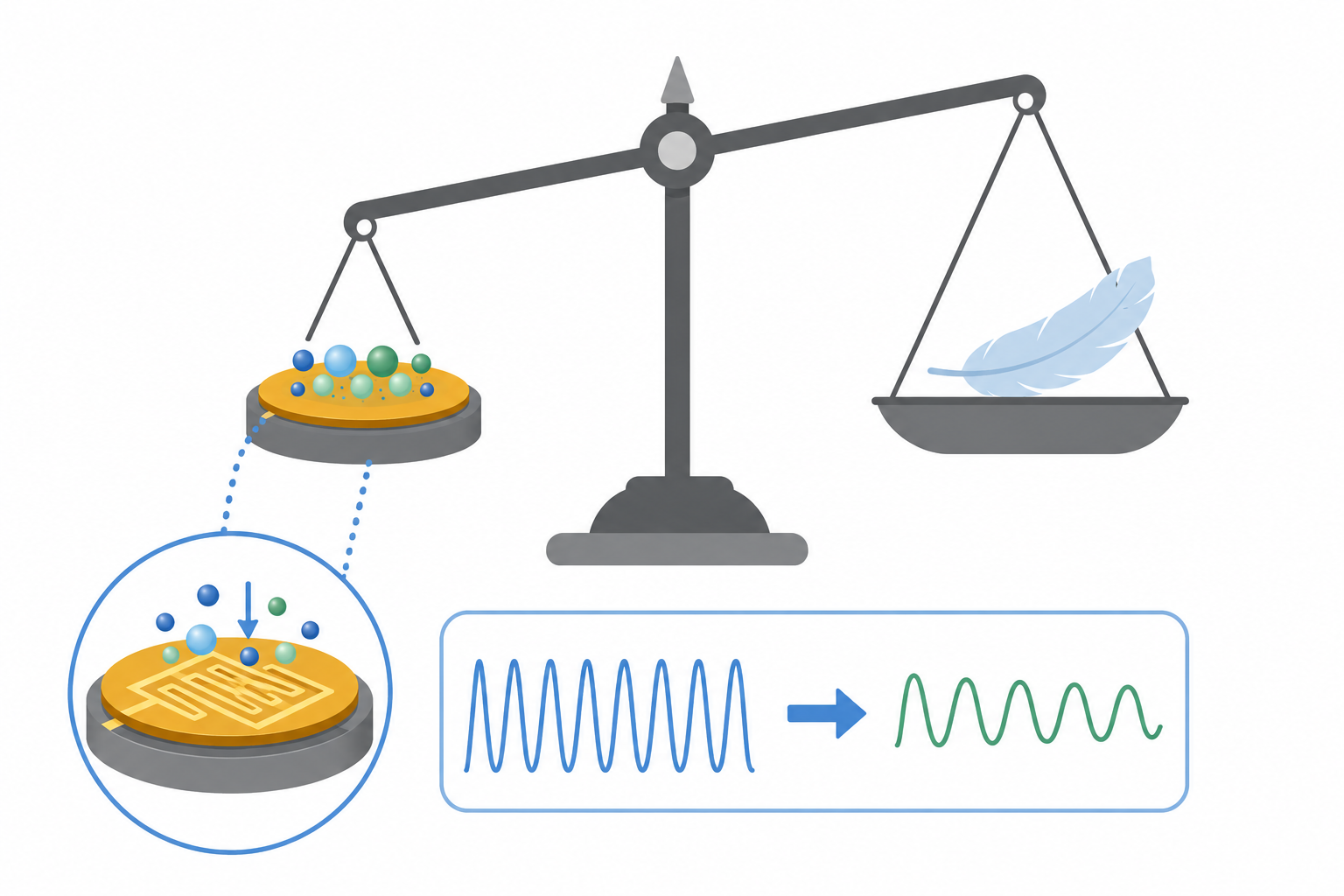

⑤ 微量の質量変化を検出するセンサとして利用される
水晶デバイスは、微量の質量を検出するセンサとしても活用されています。
水晶の電極に物質が付着すると、その質量に応じて共振周波数がわずかに低下します。 この周波数変化を測定することで、 ごくわずかな質量変化を高精度に検出することができます。
いわば、水晶デバイスは「付着したものを感じ取る超高感度な天秤」です。
水晶振動子は一定のリズムで細かく振動していますが、 表面に物質が付着すると、その振動のリズムがわずかに変化します。
この変化を周波数の変化として捉え、 付着した物質の質量を測定する方法が QCM（Quartz Crystal Microbalance：水晶振動子マイクロバランス）です。
QCMは、バイオセンサ、医療・診断、化学分析、材料評価、 表面吸着・反応解析など、さまざまな分野で活用されています。
また、この技術は、半導体などの製造プロセスのモニタリングや、 宇宙機器に使用される材料のアウトガス評価などにも応用されています。
まとめ：水晶デバイスは電子機器の正確な動作を支えている
水晶デバイスは、一定の周波数で安定して振動する水晶の性質を利用し、 さまざまな電子機器やシステムを支えています。
代表的な役割は、次の5つです。
- 電子機器の基準となる正確な周波数を作る
- 電子部品の動作タイミングを合わせる
- 時計として正確な時間を刻む
- 必要な周波数だけを選択する
- 微量の質量変化を検出する
スマートフォンやパソコンといった身近な製品はもちろん、 通信インフラ、自動車、データセンター、産業機器など、 水晶デバイスは幅広い分野で利用されています。
AIや5G/6G通信、自動運転、IoTなどの技術が進化するにつれて、 電子機器にはより高精度で安定した動作が求められます。
普段は目にすることの少ない小さな電子部品ですが、 水晶デバイスは、私たちの暮らしや社会を支える エレクトロニクスに欠かせない存在です。
