光学製品
光学フィルタ
各種ウエハ/コート付きウィンドウ
- 各種フィルタ用の部材として、また、電子センサーやディテクターを周囲の環境から保護する為のウインドウとしてご使用いただけます。
アプリケーション
- デジタルカメラ
- 放送／映画用カメラ
- レーザー加工装置
- その他センサー機器
各種ウエハ/コート付きウィンドウ
特長
- 任意の角度で高精度に切断した高品質の水晶ウエハを提供いたします。
-
NDKの長年の育成技術で培った超高純度水晶「N-Grade EX」を使用した基板も提供可能です。
これらはレーザーや放射線環境下で優れた耐久性を示します。 - 水晶基板以外に各種光学結晶、光学ガラス、吸収ガラスを提供可能です。
- ご使用の波長帯、ご要望の反射特性に応じて、ARコーティングをカスタマイズ可能です。
提供可能な光学ウエハラインナップ
| 材料 | 低α線放射 | 屈折率 nd |
アッベ数 vd |
比重 [g/cm3] |
熱膨張係数 [x10-6/℃] 300℃ |
転移点 [℃] |
ヌープ硬度 | 最大サイズ [mm] |
|---|---|---|---|---|---|---|---|---|
| 水晶 | 〇 | ※1 | ND | 2.65 | - | 573 | ND | ※1 |
| 水晶（Xカット） | 〇 | 1.549 | ND | 9.6 | 100×100 | |||
| 水晶（Zカット） | 〇 | 1.544 | ND | 16.89 | 6inch | |||
| ニオブ酸リチウム | 2.275 | ND | 4.64 | - | 1140 | ND | 3inch | |
| サファイア | 1.768 | 72.2 | 3.97 | 5.3 | 2000 | 2200 | 75x75 | |
| 合成石英 | 1.459 | 67.8 | 2.20 | - | ND | ND | 75x75 | |
| N-BK7 | 1.517 | 64.2 | 2.46 | 7.1 | 557 | 610 | 75x75 | |
| B270 | 1.523 | 58.5 | 2.55 | 8.2 | 533 | 542 | 75x75 | |
| D263T eco | 1.523 | 55 | 2.51 | 7.2 | 557 | 590 | 75x75 | |
| D263LA eco | 〇 | 1.523 | ND | 2.51 | - | 557 | ND | 75x75 |
※１ 切断方位による

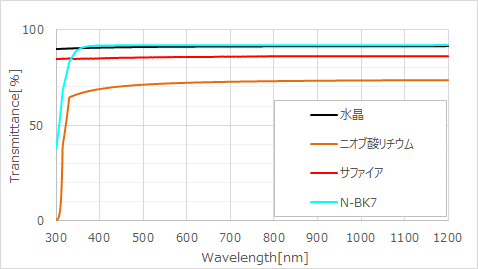

光学ウエハ透過率（コーティング無し）比較
光学ウエハ表面反射率比較
各種ARコーティング
ご使用波長、ご要望の光学特性に応じたARコーティングをご提案、ご提供いたします。
各種ARコーティング
仕様例
水晶ウィンドウ仕様例
| 外形寸法 | 最大 76.2mm×76.2mm | ||||
|---|---|---|---|---|---|
| 外形公差 | ±0.5mm | ||||
| 基板材料 | 水晶単結晶 Ｚ板 | ||||
| 厚み寸法 | 1mm±0.1mm | ||||
| コーティング | a面/b面 両面ＡＲコーティング | ||||
| 透過率 | T≧ | 98.0% | @400～700nm | ||
| 表面反射率 | R≦ | 1.0% | @400～700nm |
※特殊仕様については、お問い合わせください。
保証項目
光学製品の環境及び機械的特性に関しては、温度、湿度、耐衝撃性や耐熱性等を試験項目とします。
製品ごとに各試験項目と条件を設定し、製品の特性を保証いたします。但し、光学製品の形状・特性・用途や環境等により、保証項目や条件は異なります。
| 高温試験 | 85℃ 1000H |
|---|---|
| 低温試験 | -40℃ 1000H |
| 高温高湿試験 | 60℃90％RH～95%RH 1000H |
| 温度サイクル試験 | -40℃ 2H 、85℃ 2H、100℃/H 10サイクル |
| 熱衝撃試験 | -40℃/85℃ 各30分 100サイクル |
| コート密着強度 | セロハンテープ(LP-18)を商品に貼り付け、3回ほど指で擦りつけた後、素早く垂直に引き剥がす 10回 |
| 耐摩耗性 | 蒸着面をシルボン紙(DUSPER K-3)で押す、押し圧4.9N/cm2(500gf/cm2) 1往復/秒 連続、往復距離10㎜ 100往復 |
| 耐溶剤性試験 | IPA、アセトン、エタノール等の溶剤でシルボン紙(DUSPER K-3)を用い 2.94N(300gf) 1往復/秒 連続、往復距離10㎜ 100往復 |
