光学製品
光学ローパスフィルタ

アプリケーション

  • デジタルカメラ
  • 放送/映画用デジタルカメラ
  • 産業用カメラ
  • 監視カメラ向け 等

【写真1 ニオブ酸リチウムOLPF】

【写真1  ニオブ酸リチウムOLPF】

特長

  • 複屈折材料に、ニオブ酸リチウム(LiNbO3)単結晶を使用しています。【写真1】
  • 水晶複屈折板の1/6程度の厚みで、同等の光線分離幅を得ることができます。【写真2】

【写真2 水晶とニオブ酸の厚み比較】
左:水晶4枚接着 右:ニオブ酸リチウム4枚接着

【写真2 水晶とニオブ酸の厚み比較】左:水晶4枚接着 右:ニオブ酸4枚接着

標準仕様

複屈折板屈折率 常光線 no=2.3198、異常光線 ne=2.2308
光線分離幅 4.4μm以上の範囲で対応可能
外形寸法 10~60mm × 10~60mm の範囲で対応可能
外形寸法公差 ±0.1mm 以上の範囲で対応可能
厚み/枚 0.135mm 以上の範囲で対応可能
厚み寸法公差/枚 ±0.01mm 以上の範囲で対応可能
ARコート反射率 1.0%以下(420~700nm) 、BK7等をカバーガラスとして使用の場合、 0.5%以下(420~700nm)を保証
貼り合わせ 多点分離が必要な場合は、2枚以上の貼り合わせも可能。

外形寸法
右記寸法の範囲内で対応可能

その他の外形寸法のご要望も検討いたしますので、
お問い合わせください。

外形寸法
                        右記寸法の範囲内で対応可能

お問い合わせ

※特殊仕様については、お問い合わせください。

光学特性例

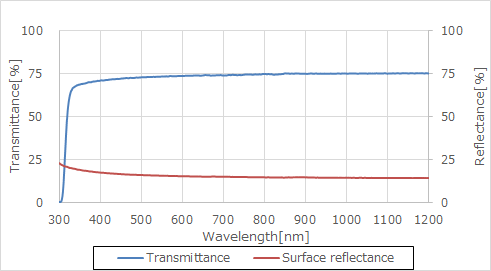

LiNbO3素板

LiNbO3素板

OLPF

OLPF

保証項目

光学製品の環境及び機械的特性に関しては、温度、湿度、耐衝撃性や耐熱性等を試験項目とします。
製品ごとに各試験項目と条件を設定し、製品の特性を保証いたします。但し、光学製品の形状・特性・用途や環境等により、保証項目や条件は異なります。

高温試験 85℃ 1000H
低温試験 -40℃ 1000H
高温高湿試験 60℃90%RH~95%RH 1000H
温度サイクル試験 -40℃ 2H 、85℃ 2H、100℃/H 10サイクル
熱衝撃試験 -40℃/85℃ 各30分 100サイクル
コート密着強度 セロハンテープ(LP-18)を商品に貼り付け、3回ほど指で擦りつけた後、素早く垂直に引き剥がす 10回
耐摩耗性 蒸着面をシルボン紙(DUSPER K-3)で押す、押し圧4.9N/cm2(500gf/cm2)
1往復/秒 連続、往復距離10㎜ 100往復
耐溶剤性試験 IPA、アセトン、エタノール等の溶剤でシルボン紙(DUSPER K-3)を用い 2.94N(300gf)
1往復/秒 連続、往復距離10㎜ 100往復
