水晶発振器 SPXO

NP5032SA

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

Pb free

用途

・SONET
・SDH
・GbEthernet 関連機器

特長

・出力仕様:LVPECL
・小型品:5.0 × 3.2 × 1.2mm
・電源電圧:+3.3V
・低位相ジッタ(Typ. 80fs @148.25MHz)
・鉛フリー対応製品

項目 記号 単位
公称周波数範囲 fnom
100 ≦ F ≦ 160
MHz
パッケージサイズ (L×W×H) - 5.0×3.2×1.2 mm
電源電圧 Vcc
+3.3
V
消費電流

(動作時)

ICC
Max. 60
mA
消費電流

(スタンバイ時)

IST
Max. 30
μA
出力仕様 -

LVPECL

-
負荷 RL 50 Ω
保存温度範囲 Tstr 55 to +125
動作温度範囲 Topr
0 to +70 0 to +85 -40 to +85
総合周波数許容偏差 Δf/fnom
Max. ±25 Max. ±50 Max. ±100
ppm
出力電圧 VOL
VCC-1.81 to VCC-1.62
V
出力電圧 VOH
VCC-1.025 to VCC-0.88
V
立上り, 立下り時間 tr/tf
Max. 1
ns
波形シンメトリ SYM 45 to 55 %
位相ジッタ tpj
Max.1
ps
仕様番号 -
NSC5400A NSC5400B NSC5400C
-

スタンバイ機能表

#1 PAD入力 #4, 5 PAD 出力
Hレベル (0.7 VCC to VCC) 又はOPEN 発振出力ON
Lレベル (0.3 VCC max.) ハイインピーダンス

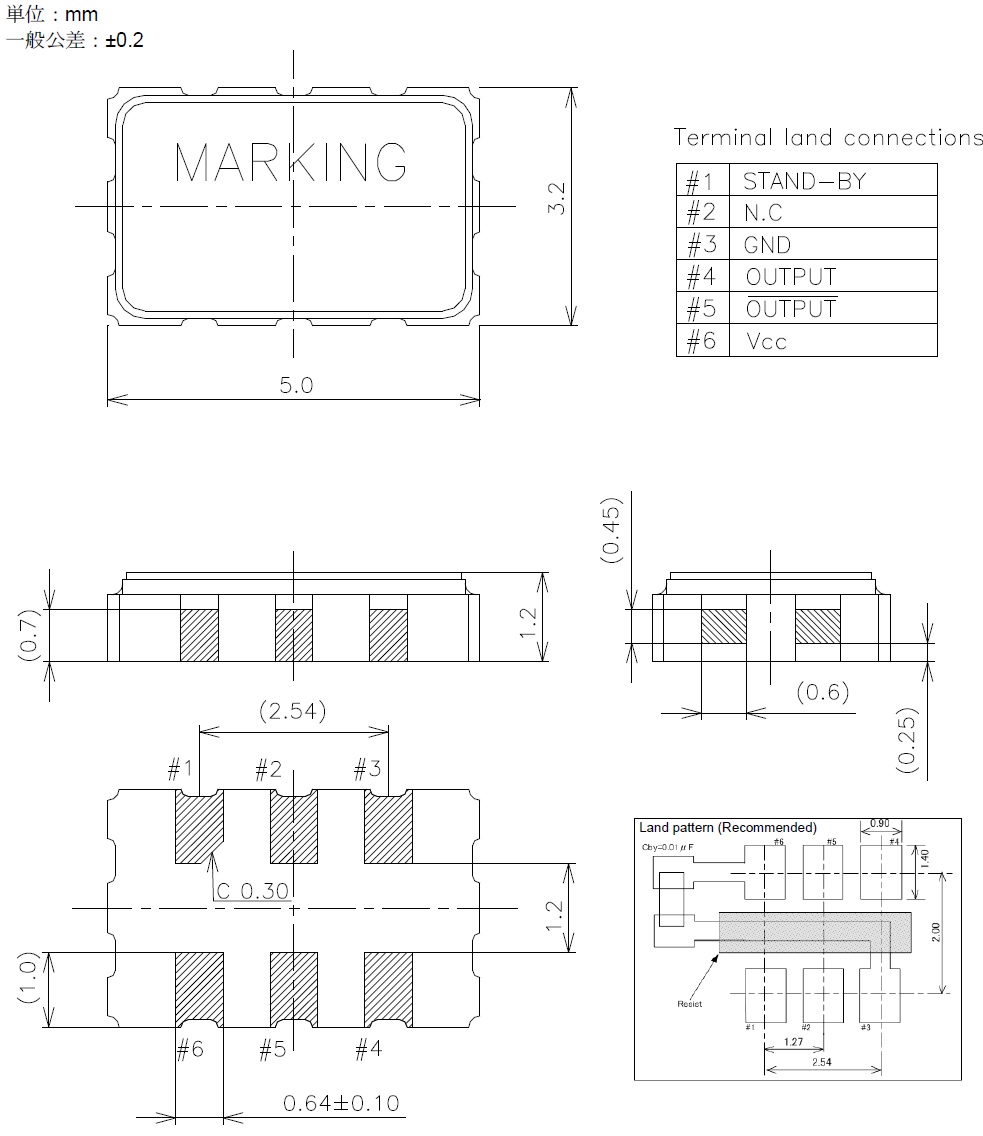

外形図

波形図1
