高精度水晶振動子（MHz帯）
NC-18C
用途
・5G DU, CU向けOCXO
・高精度、高安定性、高信頼性水晶発振器(OCXO等)
・ハイエンドオーディオ
・測定装置
特長
・高周波数安定度、高信頼性OCXO 用水晶振動子
・HC-43/U と同サイズ Max. L: 13.46×W: 10.1×H: 3.55 mm
・SCカットオーバートーンモード
・ハイグレード高品質水晶原石：N-Grade*使用
*JIS C 6704インクルージョン密度：Ia、赤外線吸収係数：A
https://www.ndk.com/jp/products/crystal/products/n-grade.html
・高安定、高精度、低エージング
・高短期安定度、低位相ノイズ（キャリア近傍）
| 項目 | 記号 | 値 | 単位 | |
|---|---|---|---|---|
| 公称周波数 | fnom |
|
MHz | |
| パッケージサイズ (L×W×H) | - | 11.45×5.00×13.46 | mm | |
| オーバトーン次数 | - |
|
- | |
| 頂点温度 | - | +70 to +110 | ppm | |
| 周波数許容偏差 (指定頂点温度にて) | - |
|
ppm | |
| 等価直列抵抗 | - |
|
Ω | |
| 負荷容量 | CL |
|
pF | |
| 励振レベル | - |
|
μW | |
| 動作温度範囲 | Topr |
|
℃ | |
| 保存温度範囲 | Tstr |
|
℃ | |
| 絶縁抵抗 | - | Min. 500 | MΩ | |
| 気密性（Pa m3/s） | - | Max. 1.0ppb | Pa m3/s | |
| 仕様番号 | - |
|
- |
掲載の仕様は弊社標準仕様です。
お問い合わせ・ご発注の際には、「形名」「周波数」及び「仕様番号」をお知らせください。
上記以外の仕様も承りますので、ご要望の場合は別途お問い合わせ下さい。

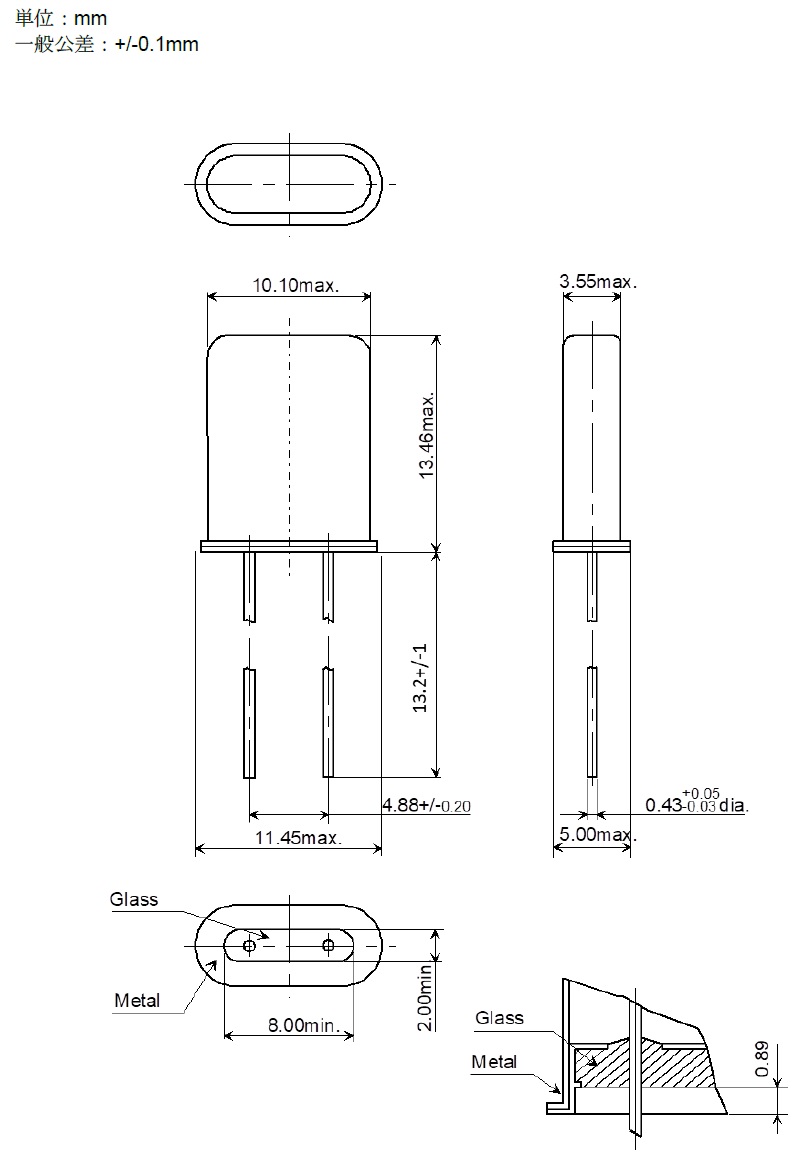

外形図
