MHz帯水晶振動子

NEWS

NX3225GA-スタンダード品(車載)

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

AEC

用途

・車載機器

特長

・車載用途に最適な表面実装対応の小型水晶振動子
・小型・薄型（Typ. : 3.2×2.5×0.75 mm）
・極めて過酷な環境条件下においても安定した起動特性
・耐熱・耐振・耐衝撃性等の優れた耐環境性能
・リフロー温度プロファイル（鉛フリーはんだ対応）
・AEC-Q200に準拠
・狭周波数許容偏差、低等価抵抗対応

関連資料

データシート

テーピング梱包

実装条件

RoHS

REACH

Halogen Free

関連サイト

代理店在庫

WEB商社一覧
項目 記号 値 単位
公称周波数
9.8≤ F ≤ 62.4
MHz
パッケージサイズ (L×W×H) - 3.2×2.5×0.75 mm
オーバトーン次数 -
基本波
-
周波数許容偏差 (@ +25℃) -
±15
ppm
周波数温度特性 (+25℃の初期値に対して) -
±25 ±20 ±50
ppm
等価直列抵抗 -
Max. 200 (9.8 ≤ F < 12MHz)
Max. 120 (12 ≤ F < 12.288MHz)
Max. 80 (12.288 ≤ F ≤ 26MHz)
 Max. 80 (27 ≤ F < 29MHz)
Max. 50 (29 ≤ F ≤ 62.4MHz)
 Max. 200 (9.8 ≤ F < 12MHz)
Max. 120 (12 ≤ F < 12.288MHz)
Max. 80 (12.288 ≤ F < 29MHz)
Max. 50 (29 ≤ F ≤ 62.4MHz)
Ω
負荷容量 CL
8
pF
励振レベル -
10 (Max. 200)
μW
動作温度範囲 Topr
-40 to +85 -40 to +85 -40 to +125
℃
保存温度範囲 Tstr
-40 to +150 -40 to +150 -40 to +150
℃
絶縁抵抗 - Min. 500 MΩ
気密性（Pa m3/s） - Max. 3.0ppb Pa m3/s
仕様番号 -
STD-CRA-8 STD-CRA-9 STD-CRA-10
-

掲載の仕様は弊社標準仕様です。
お問い合わせ・ご発注の際には、「形名」「周波数」及び「仕様番号」をお知らせください。
上記以外の仕様も承りますので、ご要望の場合は別途お問い合わせ下さい。

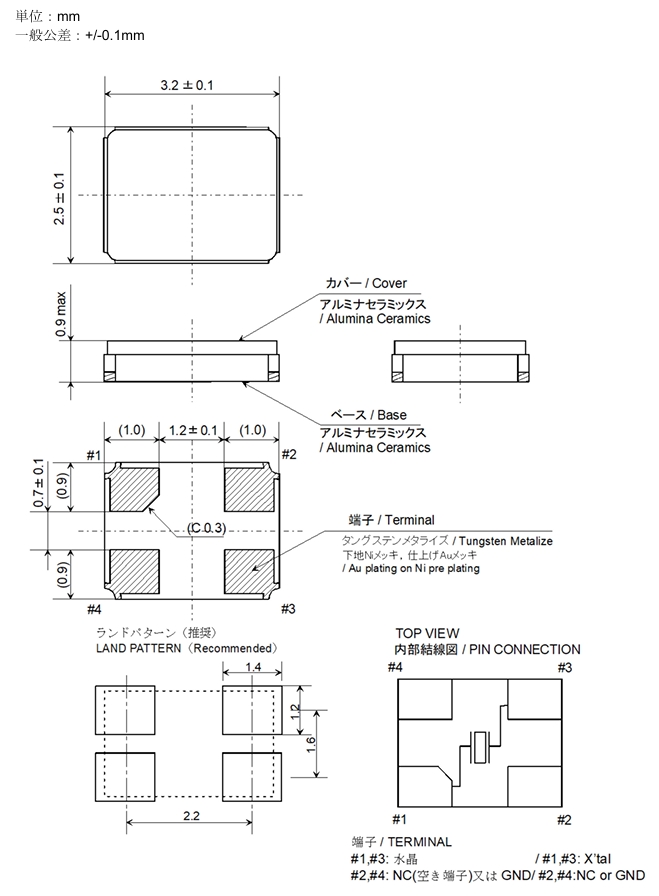

外形図
