MHz帯水晶振動子
NX3225GD
用途
・車載機器
特長
・車載用途の中でも特に高信頼性が要求されるエンジン・コントロール用CPUのクロックなどに最適な小型表面実装対応の水晶振動子
・低周波帯：7.98 MHzから対応可能
・小型・薄型（Typ. : 3.2×2.5×0.80 mm）
・高い耐はんだクラック性
・極めて過酷な環境条件下においても安定した起動特性
・耐熱・耐振・耐衝撃性等の優れた耐環境性能
・リフロー温度プロファイル（鉛フリーはんだ対応）
・AEC-Q200に準拠
| 項目 | 記号 | 値 | 単位 | |
|---|---|---|---|---|
| 公称周波数 |
|
MHz | ||
| パッケージサイズ (L×W×H) | - | 3.2 × 2.5 × 0.80 | mm | |
| オーバトーン次数 | - |
|
- | |
| 周波数許容偏差 (@ +25℃) | - |
|
ppm | |
| 周波数温度特性 (+25℃の初期値に対して) | - |
|
ppm | |
| 等価直列抵抗 | - |
|
Ω | |
| 負荷容量 | CL |
|
pF | |
| 励振レベル | - |
|
μW | |
| 動作温度範囲 | Topr |
|
℃ | |
| 保存温度範囲 | Tstr |
|
℃ | |
| 絶縁抵抗 | - | Min. 500 | MΩ | |
| 気密性（Pa m3/s） | - | Max. 3.0ppb | Pa m3/s | |
| 仕様番号 | - |
|
- |
掲載の仕様は弊社標準仕様です。
お問い合わせ・ご発注の際には、「形名」「周波数」及び「仕様番号」をお知らせください。
上記以外の仕様も承りますので、ご要望の場合は別途お問い合わせ下さい。

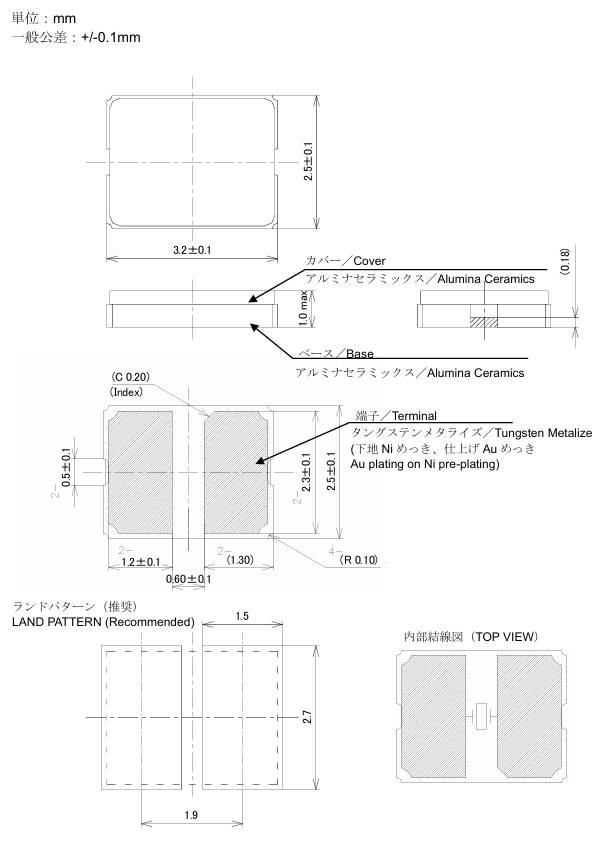

外形図
