MHz帯水晶振動子

NX5032GA-スタンダード品 *小型品推奨

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

用途

・民生機器

特長

・カーアクセサリーや映像・音響機器の基準クロック源に最適
・小型・薄型（Typ. : 5.0×3.2×1.3 mm）
・低周波数：8 MHzから対応可能
・優れた耐熱性・耐衝撃性等の耐環境性能
・リフロー温度プロファイル（鉛フリーはんだ対応）

関連資料

データシート

テーピング梱包

実装条件

RoHS

REACH

Halogen Free

関連サイト

Online Distributors
項目 記号 値 単位
公称周波数
8 ≤ F < 10.5 10.5 ≤ F ≤ 50 8 ≤ F < 10.5 10.5 ≤ F < 50 50 ≤ F ≤ 55
MHz
パッケージサイズ (L×W×H) - 5.0×3.2×1.3 mm
オーバトーン次数 -
Fundamental
-
周波数許容偏差 (@ +25℃) -
±30 ±20
ppm
周波数温度特性 (+25℃の初期値に対して) -
±50 ±30
ppm
等価直列抵抗 -
Max. 300 (8 ≤ F < 9.5MHz)
Max. 150 (9.5 ≤ F < 10MHz)
Max. 120 (10 ≤ F < 20MHz)
Max. 70 (20 ≤ F < 30MHz)
Max. 50 (30 ≤ F ≤ 50MHz)
 Max. 300 (8 ≤ F < 9.5MHz)
Max. 100 (9.5 ≤ F < 15MHz)
Max. 50 (15 ≤ F ≤ 55MHz)
Ω
負荷容量 CL
8
pF
励振レベル -
50 (Max. 500)
μW
動作温度範囲 Topr
-40 to +85 -10 to +70
℃
保存温度範囲 Tstr
-40 to +125 -40 to +85
℃
絶縁抵抗 - Min. 500 MΩ
気密性（Pa m3/s） - Max. 3.0ppb Pa m3/s
仕様番号 -
STD-CSK-7 STD-CSK-8 STD-CSK-3 STD-CSK-4 STD-CKW-3
-

掲載の仕様は弊社標準仕様です。
お問い合わせ・ご発注の際には、「形名」「周波数」及び「仕様番号」をお知らせください。
上記以外の仕様も承りますので、ご要望の場合は別途お問い合わせ下さい。

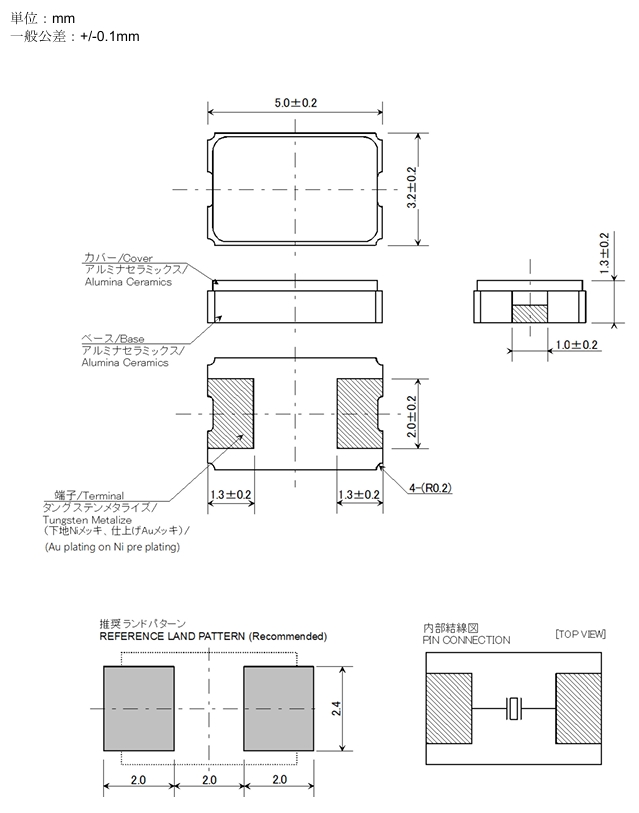

外形図
