MHz帯水晶振動子

NX8045GB-スタンダード品(車載) *小型品推奨

RoHS Compliant Directive 2011/65/EU Directive(EU)2015/863

AEC

用途

・車載機器

特長

・車載用途に最適な表面実装対応の小型水晶振動子
・高信頼性が要求されるエンジン・コントロール用CPUのクロック等にも対応可能
・小型・薄型(Typ. : 8.0×4.5×1.8 mm)
・極めて過酷な環境条件下においても安定した起動特性
・耐熱・耐振・耐衝撃性等の優れた耐環境性能
・リフロー温度プロファイル(鉛フリーはんだ対応)
・AEC-Q200に準拠

項目 記号 単位
公称周波数
8 ≤ F ≤ 40
MHz
パッケージサイズ (L×W×H) - 8.0×4.5×1.8 mm
オーバトーン次数 -
Fundamental
-
周波数許容偏差 (@ +25℃) -
±50
ppm
周波数温度特性 (+25℃の初期値に対して) -
±150
ppm
等価直列抵抗 -
Max. 220 (8 ≤ F < 10MHz)
Max. 150 (10 ≤ F ≤ 40MHz)
Ω
負荷容量 CL
8
pF
励振レベル -
10 (Max. 500)
μW
動作温度範囲 Topr
-40 to +150
保存温度範囲 Tstr
-40 to +150
絶縁抵抗 - Min. 500
気密性(Pa m3/s) - Max. 3.0ppb Pa m3/s
仕様番号 -
STD-CSJ-1
-

掲載の仕様は弊社標準仕様です。
お問い合わせ・ご発注の際には、「形名」「周波数」及び「仕様番号」をお知らせください。
上記以外の仕様も承りますので、ご要望の場合は別途お問い合わせ下さい。

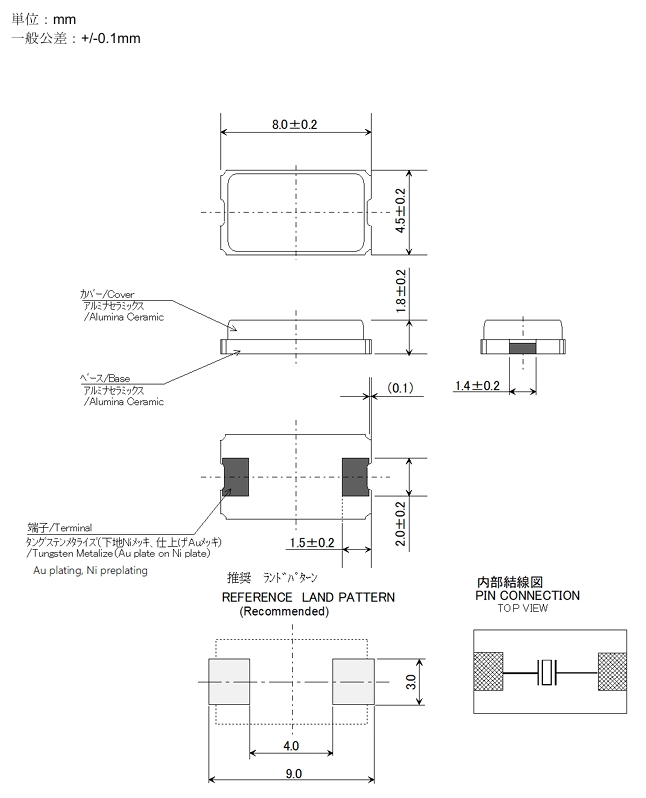

外形図
