サーミスタ内蔵MHz帯水晶振動子
NX1612SD
用途
・通信機器
特長
・水晶振動子とサーミスタ 一体型の構造
・水晶振動子と一体化することで、回路設計に於けるスペースの省略化を実現
（従来は水晶振動子と温度センサを同一ボード上に搭載）
・同一気密室内に水晶片と温度センサ（サーミスタ）を搭載し、より水晶片に近い温度を検出可能
これにより、従来の水晶振動子に比べ周波数温度補正を改善
・超小型・低背（Typ. : 1.6×1.2 mm, 高さ：Max. 0.65 mm）
・表面実装対応品（リフローソルダリング対応可能）
・リフロー温度プロファイル（鉛フリーはんだ対応）
＊クアルコム・テクノロジーズ社のファースト認定製品
| 項目 | 記号 | 値 | 単位 | |
|---|---|---|---|---|
| 公称周波数範囲 | fnom | 26 ≤ F ≤ 160 | MHz | |
| パッケージサイズ (L×W×H) | - | 1.6×1.2×0.65 | mm | |
| オーバトーン次数 | - | 基本波 | - | |
| 周波数許容偏差 (@ +25℃) | - | ±10 | ppm | |
| 周波数温度特性 (+25℃の初期値に対して) | - | ±12 | ppm | |
| 等価直列抵抗 | - |
Max. 60 (26 ≤ F < 38.4MHz) |
Ω | |
| 負荷容量 | CL |
|
pF | |
| 励振レベル | - | 10 (Max. 100 to 250) | μW | |
| 動作温度範囲 | Topr | -30 to +85 | ℃ | |
| 保存温度範囲 | Tstr | -40 to +125 | ℃ | |
| 絶縁抵抗 | - | Min. ±500 | MΩ | |
| 気密性 | - | Max. 1.1ppb | Pa m3/s | |
| サーミスタ抵抗値 （@ +25℃） | - | 100kΩ±1% | kΩ | |
| B定数 （@ +25/+50℃） | - | 4250K±1% | - | |
| 仕様番号 | - |
|
- |
掲載の仕様は弊社標準仕様です。
お問い合わせ・ご発注の際には、「形名」「周波数」及び「仕様番号」をお知らせください。
上記以外の仕様も承りますので、ご要望の場合は別途お問い合わせ下さい。

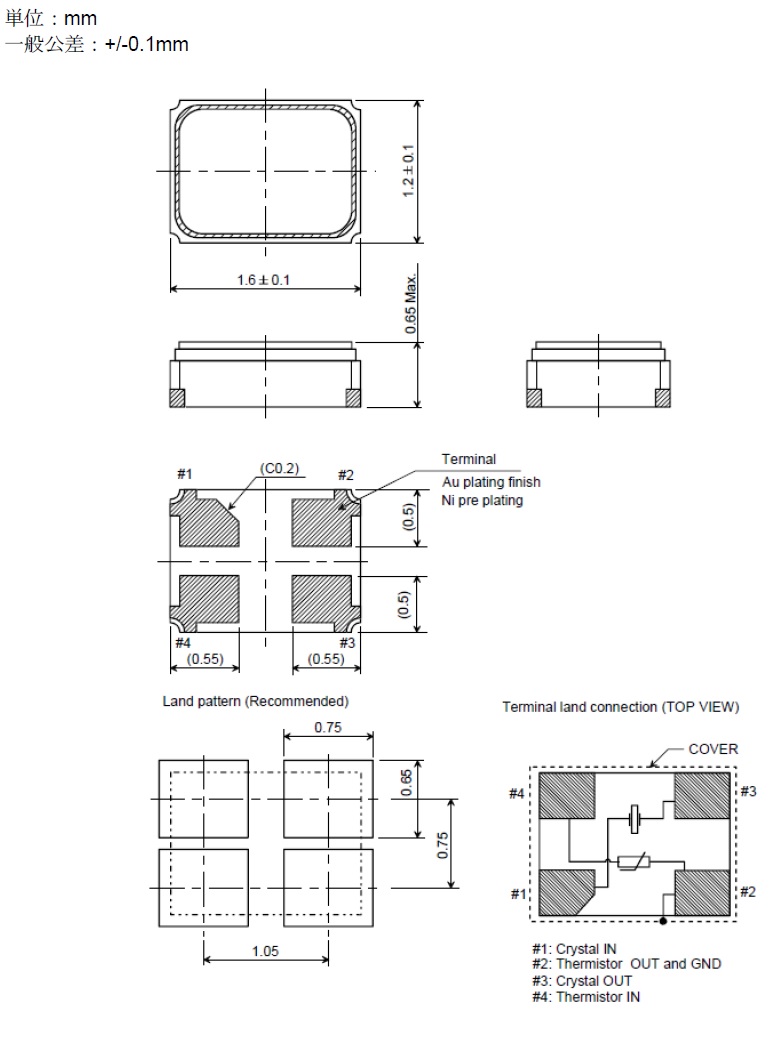

外形図
